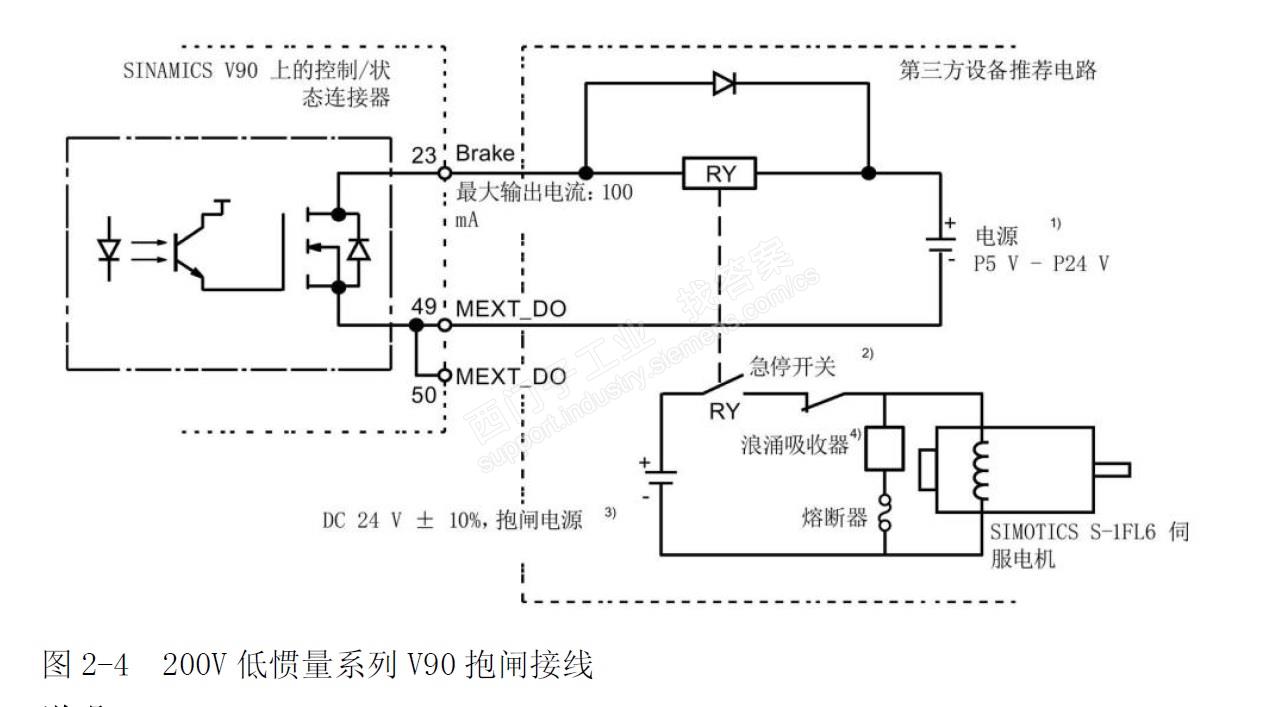

如題，V90的低慣量抱閘接線，根據文檔，需要配置第三方電路，*電路包括二極管、浪涌吸收器和熔斷器等（如圖）），是否能簡化為繼電器和急停呢？
國內部分（plc系統）的繼電器輸出控制并沒有安裝二極管，這里有2個概念的問題。
如果plc輸出是繼電器的（相當于繼電器擴流），對于這種連接可以沒有二極管，而對于晶體管輸出型plc，建議外接晶體管。原因：當plc外部繼電器線圈得電或者失電時，外部繼電器線圈的電感性負載會在斷開線圈的瞬間產生浪涌電壓，這個電壓可能會使plc內部的晶體管受到高于額定電壓若干倍的沖擊，過高的電壓沖擊可能會使晶體管過壓損壞。
同樣的原理，V90伺服電機的制動線圈（感性負載），由于電機的狀態改變，接通或者斷開制動線圈均產生高壓浪涌電壓，過高的浪涌電壓可能使繼電器觸點的絕緣擊穿而引起故障，所以，也建議安裝。
