聯系我時，請告知來自 環保在線HH46/HH48/HH49微阻緩閉蝶形止回閥
►HH46/HH48/HH49微阻緩閉蝶型止回閥系列
HH46X-10 HH46X-10C HH46X-10P HH46X-16 HH46X-16C HH46X-16P HH46X-25 HH46X-25C HH46X-25P
HH48X-10 HH48X-10C HH48X-10P HH48X-16 HH48X-16C HH48X-16P HH48X-25 HH48X-25C HH48X-25P
HH49X-10 HH49X-10C HH49X-10P HH49X-16 HH49X-16C HH49X-16P HH49X-25 HH49X-25C HH49X-25P
►HH46/HH48/HH49微阻緩閉蝶型止回閥產品簡介
HH46/HH48/HH49微阻緩閉蝶型止回閥是上海泉集閥門公司工程技術人員參照國內外同類型的產品進行設計和制造的。主要用于凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以 截斷介質的回流消除破壞性的水錘，保護管道、使水泵安全運行，歡迎選購，服務熱線：。
►HH46/HH48/HH49微阻緩閉蝶型止回閥特點
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，長期運動不失靈，能有效地控制閥瓣緩慢關閉，可消除 破環性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、在閥瓣上設有助關彈簧，啟閉平穩，無震動，無噪音。
5、比其它止回閥流阻小，有明顯的節能效果。
►HH46/HH48/HH49微阻緩閉蝶型止回閥主要零部件材料
| 零件名稱 | 材料 |
| 閥體 | 灰鑄鐵、碳鋼、球墨鑄鐵、不銹鋼 |
| 閥瓣 | 鑄鋼、球墨鑄鐵、不銹鋼 |
| 閥桿、彈簧 | 不銹鋼 |
| 緩閉裝置、微量調節閥 | 不銹鋼 |
►HH46/HH48/HH49微阻緩閉蝶型止回閥主要技術參數
| 公稱壓力 | 1.0MPA | 1.6MPA | 2.5MPA |
| 強度試驗壓力 | 1.5MPA | 2.4MPA | 3.75MPA |
| 密封試驗壓力 | 1.1MPA | 1.76MPA | 2.75MPA |
| 動作壓力 | ≥0．04 | ||
| 緩閉時間 | 3～60秒(可調) | ||
| 工作溫度 | 0-80℃ | ||
| 適用介質 | 清水、污水、海水 | ||

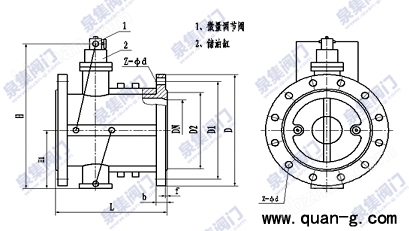

►HH46/HH48/HH49微阻緩閉蝶型止回閥產品結構圖
►HH46/HH48/HH49微阻緩閉蝶型止回閥閥門長度尺寸
| 口徑DN | 長度L |
| 40 | 140 |
| 50 | 150 |
| 65 | 170 |
| 80 | 180 |
| 100 | 190 |
| 125 | 200 |
| 150 | 210 |
| 200 | 230 |
| 250 | 250 |
| 300 | 270 |
| 350 | 290 |
| 400 | 310 |
| 450 | 330 |
| 500 | 350 |
| 600 | 390 |
| 700 | 430 |
| 800 | 470 |
| 900 | 510 |
| 1000 | 550 |
►HH46/HH48/HH49微阻緩閉蝶型止回閥工作原理
本止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸組、 針型閥（微量調節閥）組成?？窟M口介質的推力作用，將兩塊閥瓣平穩推開。在 此同時，進口的壓力介質進入油缸內活塞的下部，推動活塞，將活塞上部的油通 過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。當進口介 質壓力下降低于出口壓力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作 用下，將自動關閉。但由于活塞桿處于伸出的位置，頂住閥瓣不能全部關閉，還 剩有 20%左右的面積使介質通過，從而起到了消除水錘的作用。閥瓣被活塞分成 先快速關閉后緩慢兩步關閉，達到既防電機逆轉又起消除作用。
►HH46/HH48/HH49微阻緩閉蝶型止回閥安裝
1、本止回閥可以水平方向安裝（箭頭平行水平地面），也可以垂直安裝（箭頭與水平地面垂直方向），一般 DN 大于 400 的采用水平方向安裝。
2、安裝前應對管道進行清洗，對閥門全面檢查，確保無損之后再裝入管路裝入 時注意箭頭方向與介質運行方向一致。
3、在該閥的進口處應安裝過濾器。出口處要安裝一臺蝶閥或閘閥，以方便該閥 及其它設備維修。
4、在緊固法蘭連接螺栓時，應注意對稱均勻堅固。
5、初試調試
將儲油缸上的針型閥順時針方向關閉，接著再逆時針方向打開 3-5 圈。
6、運行調整
開動水泵后，觀察緩閉系統各連接處有無漏油或漏水現象。同時用扳手將針 型閥體上的螺塞松開一至二圈，讓緩閉系統中的空氣排出，直至有泄漏出后迅速 擰緊螺塞。當管道壓力上升到一定壓力后，停泵觀察，此時可能出兩種情況：
⑴ 密封關閉不死，電機到轉速度加快。產生此現象的原因是針形閥開度太小， 小氣缸內的壓力油在短時內不以全部回到儲油缸中，致使閥瓣長時間不能關閉。 此時只需將針形閥逆時針轉動半圈至一圈即可。
⑵ 密封快速關閉，而且管道產生很大的震動聲。產生此現象的原因有兩種：
A） 因為針型閥開度太大，小氣缸內的油很快回到儲油缸中，也就是閥瓣很快關閉產 生水錘。此時試著順時關小針型閥即可。如果關小針形閥，第二次開泵后，再停 泵時仍有很大震動聲，則屬于 B 種原因。
B）小氣缸內的活塞沒有伸出。檢查針 型閥是否打開，輕輕松開小氣缸處的油管接頭一圈，觀察是否有油出來。如果有 油漏出，則出證明油路暢通，此時可能因為儲油內的油量不夠，請緊急加油。加 油方法：拆開針型閥兩側的油管接頭，用扳手逆時針方向拆下針型閥，用一根直 徑約 12mm，長約 300 mm 的鋼棒插入油缸中，用錘子輕輕將油缸中的活塞敲入最 下端，此時向油缸中加 20#機油，然后裝上針型閥，接好銅管即可。 運行調整好之后，不用再動各部位，以后均屬于自動正常工作。

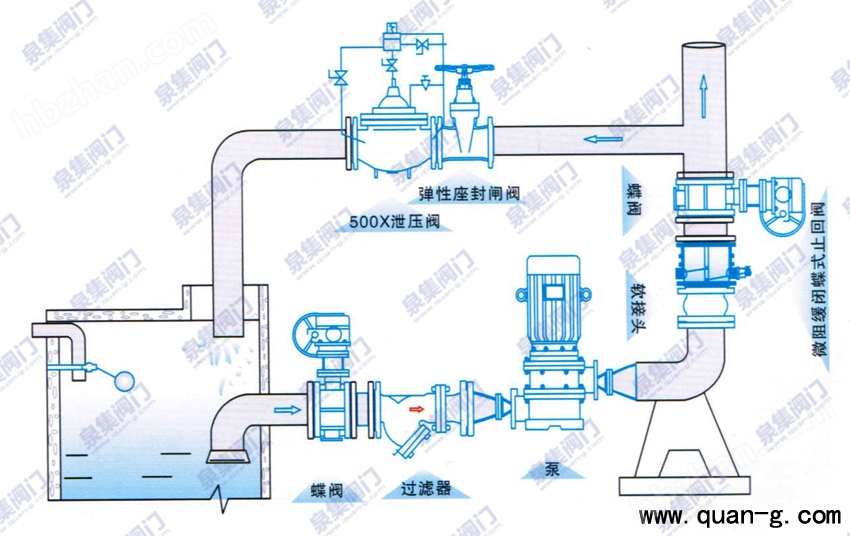

►HH46/HH48/HH49微阻緩閉蝶型止回閥典型安裝示意圖
