BFDZ701液力自動閥

詳細介紹

►BFDZ701液力自動閥系列
BFDZ701-10 BFDZ701-10C BFDZ701-10P BFDZ701-16 BFDZ701-16C BFDZ701-16P BFDZ701-25 BFDZ701-25C BFDZ701-25P
►BFDZ701液力自動閥功能及用途
BFDZ701液力自動閥是上海泉集閥門公司工程技術人員在消化吸收微阻緩閉止回閥、液控蝶閥、多功能水力(泵)控制閥等許多閥的優良性能的基礎上，研制而成的產品。它兼具有電動閘閥、電動蝶閥以及止回閥的功能，并通過快并和緩閉的動作來消除水錘危害，保護水泵及管網系統安全。目前該閥是國內外結構新穎、性能、運行可靠的泵站新型控制設備，廣泛用于自動化給排水泵站的出水管上，歡迎選購，服務熱線：。

►BFDZ701液力自動閥結構型式

►BFDZ701液力自動閥零件材料表

名稱	材料
閥體	碳素鋼
蝶板	碳素鋼表面滲不銹鋼
閥軸	不銹鋼
閥體密封面	不銹鋼
雙重密封圈	硬質合金（Y）+優質橡膠（X）/ 不銹鋼（H）

►BFDZ701液力自動閥技術參數：（1MPa=10Kgf/c㎡）表一

公稱壓力	1.0MPA	1.6MPA	2.5MPA
強度試驗壓力	1.5MPA	2.4MPA	3.75MPA
密封試驗壓力	1.1MPA	1.76MPA	2.75MPA
工作溫度	≤80℃～425℃
適用介質	水、油、海水、泥沙水等
壓力試驗標準	GB/T13927-92（零泄漏）
結構長度標準	GB12221-89 雙法蘭系列
聯接形式	法蘭式
法蘭標準	鋼制法蘭GB9115.7-9115.11-88

注：可采用其它標準或國外標準，法蘭尺寸可按用戶要求制造，但應在訂貨合同或技術協議中寫明。

項目		＜1000mm	≥1000mm
關閉時間（S）	快	1～5	1～6
	慢	5～60	6～90
關閉角度	快	60±2°
	慢	15±2°
開閥時間（S）		20～60
泄漏量	零泄露	GB/T13927-92
流阻系數		0.3～1.1

►BFDZ701液力自動閥特點
1.流阻小、節能：啟閉件采用蝶板式、排擠小、水流平順，沿程損失與局部損失很小；
2.消除水錘可靠：緩閉裝置與閥板聯鎖啟閉；自動實現速閉，不受水泵實際流量和揚程變化的影響，不需計算速閉時間，不需專業人員現場調整，無需電器元件和外接動力，故障點少；
3.密封副摩擦力矩極小：采用斜置密封副三維偏心結構，橢圓形閥板被斜置成75度，它縮短了關閥行程，縮短了密封圈滑移距離，降低了摩擦力矩，達到瞬間離合的效果，并且具有緊密性自動補償?shù)男Ч?br> 4.密封可靠、零泄漏：采用國內外的軟硬雙重密封結構，其中軟硬密封副具有防泥沙和壓力自動補償功能，以最小的摩擦力矩達到的密封效果。
5.實現關閥啟泵：啟泵后該閥進口壓力要達到預定值后，閥門才開啟，可達到最小啟泵電流，確保電機和電控設施安全。
6.操作維護簡單：只需開啟或關閉水泵機組電源，閥門即按照水泵操作規程自動啟閉。液壓缸內的零部件檢修可在機組正常工作的同時進行，關鍵零件均選用優質材料，基本無需維護；
7.有反應蝶板開關角度的刻度指示盤，可觀察閥的開啟和關閉過程。并可通過閥位信號發生器送出4-20mA模擬閥位信號至遠程主控屏上，實現遠程監控。
占地空間小，降低土建成本；
►BFDZ701液力自動閥長度尺寸

口徑DN	長度L
200	230
250	250
300	270
350	290
400	310
450	330
500	350
600	390
700	430
800	470
900	510
1000	550

►BFDZ701液力自動閥工作原理
開閥:
啟泵時，進口端液體經球閥、過濾器、微止回閥后，經驅動液壓缸的下腔，推動活塞，壓縮控制彈簧，緩慢開啟閥板至全開位置，同時，將驅動液壓缸上腔中的液體排至閥出口，調整球閥開度，可調整閥板開啟速度，控制開啟時間。
關閥:
停泵時，閥門進口壓力低于某一預定值，此時閥板在壓力差及自重力和彈簧作用力下迅速關閉實現閥板階段關閉（快關），當閥板接角緩閉活塞開始緩慢關閉直至截斷全部水流。調節針閥的開度實現閥板第二階段關閉（慢關），即可調整閥板的緩閉速度，從而控制閥門的關閉時間。

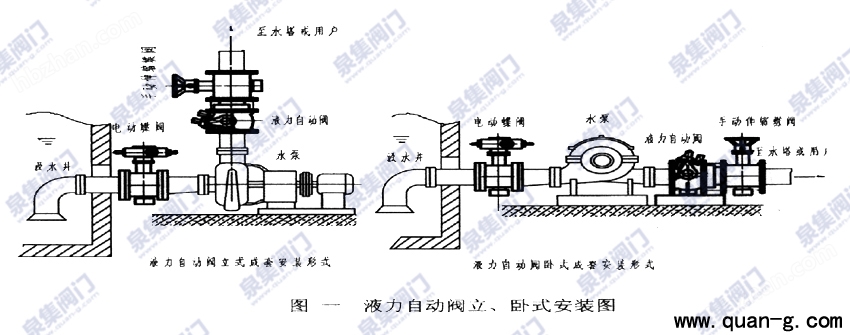

►BFDZ701液力自動閥安裝型式說明
1、液力自動閥可立式安裝，也可以臥式安裝。為了安裝維修方便，在空間許可時，應優先考慮臥式安裝；
2、當閥門關閉時，閥板光面為進口方向，裝有閥軸的一面為出口方向。嚴禁反向安裝。
3、臥式安裝時，為了改善管道受力狀況，當閥門口徑大于500mm時，應設置專用支架或基礎。

►BFDZ701液力自動閥安裝調試
1、閥門安裝前仔細檢查各部件是否完好，管路是否暢通；
2、閥門安裝在水平管路上。若需垂直或傾斜安裝時，應充分考慮安裝維修是否方便；
3、安裝時注意介質流向，須與閥門標識流向一致；
4、為便于調試需在進出口安裝壓力表；
5、閥門最小開啟壓力為0.2MPa,若低于此壓力，則閥門可能不動作；
6、開啟時間調整：通過調節驅動液壓缸6上的針形閥７的開度，便可調整閥門開啟時間。調整時，可先將針閥開至中間位置，如閥門開啟過快，可將針閥開度適當調小，如閥門開啟過慢，則可將針閥開度適當調大；
7、緩閉時間的調整：調節針形閥的開度，可調整BFDZ701　液力自動閥的緩閉時間，先將針形閥調至中間值，如緩閉過慢則加大開度，如緩閉過快則減小針形閥的開度。
如有其它異常情況請直接與本公司聯系。
