►500X泄壓/持壓閥系列
500X-10 500X-10C 500X-10P 500X-10Q 500X-16 500X-16C 500X-16P 500X-16Q 500X-25 500X-25C 500X-25P

►500X泄壓/持壓閥產品簡介
  500X泄壓/持壓閥是上海泉集閥門公司工程技術人員參照國內外同類型的產品進行設計和制造的。在傳動方式上采用了水力操作并能自動控制。閥體采用了流線型設計，內部水頭損失小。
該閥的主要特點是即可以作泄壓閥，又可以作持壓閥。
  作泄壓閥時可將給水管中超過向?qū)чy安全設定值之壓力釋放，并維持管中壓力于一安全設定值以下，以防止管中高壓或突壓毀損管線或設備，可用于高層大樓消防測試循環系統 以及其它給水系統之泄壓用，以防止水壓過高造成系統危險。
  作持壓閥時可維持主閥上游供水壓力于某一設定值以上，以保障主閥上游供水區的壓力，總之該產品是用于供水系統理想產品。
  500X泄壓/持壓閥主要用于消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘裝置。并且閥門控制系統的進口處裝有一個清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無阻，使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長，歡迎選購，服務熱線：。

►500X泄壓/持壓閥結構型式

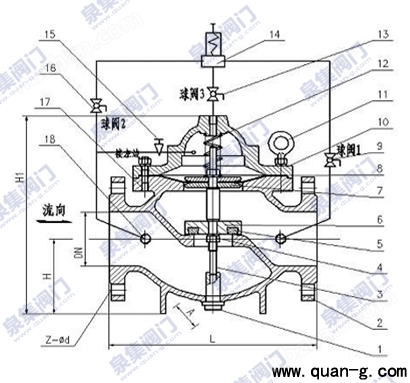

500X泄壓/持壓閥由主閥、導閥、針閥、球閥、壓力表等組成，由于導閥導閥、針閥、球閥和壓力表等要用導管與閥相連接，所以統稱為導管控制系統，如下圖所示：

►500X泄壓/持壓閥主要零件材料表

序號	零件名稱	材料
1	閥桿堵絲	碳鋼
2	閥體	鑄鐵、鑄鋼、不銹鋼
3	閥桿	2Cr13
4	螺帽	不銹鋼
5	密封圈	丁腈橡膠、三元乙丙橡膠
6	閥盤	球墨鑄鐵、碳鋼
7	膜片壓板	碳鋼,不銹鋼
8	橡膠膜片	丁腈橡膠、三元乙丙橡膠
9	球閥	銅合金
10	閥蓋	鑄鐵、鑄鋼、不銹鋼
11	吊環	碳鋼
12	壓簧	彈簧鋼、不銹鋼
13	球閥	銅合金
14	導閥	不銹鋼、銅合金
15	針閥	銅合金
16	球閥	銅合金
17	雙頭螺柱、螺母	不銹鋼
18	微型過濾器	銅合金

►500X泄壓/持壓閥閥體長度尺寸

口徑DN	長度L
20	180
25	180
32	205
40	205
50	205
65	216
80	240
100	280
125	330
150	360
200	410
250	480
300	555
350	620
400	700
450	745
500	800
600	920

►500X泄壓/持壓閥主要技術性能

公稱壓力	1.0MPA	1.6MPA	2.5MPA
強度試驗壓力	1.5MPA	2.4MPA	3.75MPA
密封試驗壓力	1.1MPA	1.76MPA	2.75MPA
啟閉壓差	≤0.1MPA
工作溫度	0-80℃
適用介質	水

►500X泄壓/持壓閥工作原理及用途
作泄壓閥用時，主閥安裝于泄水旁路，即主管道并連安裝。當上游壓力逐漸上升超過導閥14 設 定值以下時，主閥才緩慢關閉，避免了水錘的發生，保證了管線的安全。作泄壓閥主要用于消除因流量供大于需而逐漸增大的過高壓力，如消為栓系統的消防初期、自動噴淋以及各種給水系統的水泵出口處。作持壓閥用時，主閥安裝于主管路上。即主管道串連安裝。只要主閥上游的供水壓力低于導閥14 的設定值時，主閥就處于關閉狀態。當主閥上游的供水壓力超過導閥設定值時，主閥才會打開，向主閥下游供水，從而保證了主閥上游的供水壓力。主要用于維護城市干管供水壓力，特別是發生火災時，可防止支管用戶過度抽水降壓。

►500X泄壓/持壓閥安裝和調節（打壓時注意：1。針形閥打開，2。三個球閥關閉）

1.主閥安裝方式是水平安裝，閥蓋朝上，其它安裝方式也能達到使用功能，安裝前要清除管道內的雜物。要注意主閥體外的流向標志箭頭遵循方向安裝。安裝后應確保沒有管道應力作用在閥體及閥內部件上。
2.主閥前要裝一只閘閥和一只過濾器，主閥后也要裝一只閘閥，以便于維修。
3.調壓前，先把針閥15 打開，調壓時先松開導閥手輪下的鎖緊螺母，然后順時針擰動導閥手輪為增加壓力，反之為降低壓力，調好后鎖緊螺母。
4.通水前必須沖洗管道。
5.微型過濾器18 要定期清洗。

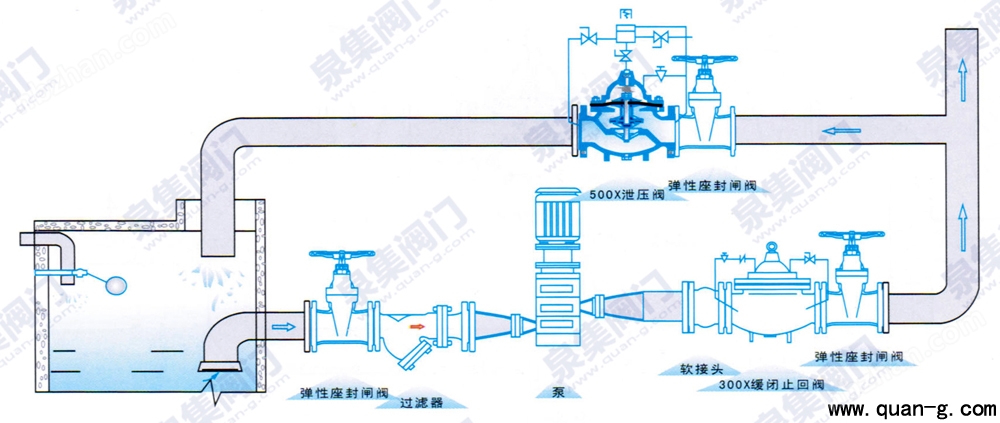

►500X泄壓/持壓閥典型安裝示意圖
