聯系我時，請告知來自 環保在線HH47X蝶形微阻緩閉止回閥系列 HH47X-10HH47X-10CHH47X-10PHH47X-16HH47X-16CHH47X-16PHH47X-25HH47X-25CHH47X-25P HH47X蝶形微阻緩閉止回閥產品簡介 HH47X蝶形微阻緩閉止回閥是上海泉集閥門公司工程技術人員參照國內外同類型的產品進行設計和制造的
►HH47X蝶形微阻緩閉止回閥系列
HH47X-10 HH47X-10C HH47X-10P HH47X-16 HH47X-16C HH47X-16P HH47X-25 HH47X-25C HH47X-25P
►HH47X蝶形微阻緩閉止回閥產品簡介
HH47X蝶形微阻緩閉止回閥是上海泉集閥門公司工程技術人員參照國內外同類型的產品進行設計和制造的。主要用于工業循環供排水，污水處理廠以及高層住樓高級賓館加壓輸出水泵的出口處，防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。
HH47X蝶形微阻緩閉止回閥在設計上充分考慮了使用環境的要求，曾多次進行技術改進。該閥主要由閥體、蝶板、緩沖裝置等組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的產品，歡迎選購，服務熱線：。
►HH47X蝶形微阻緩閉止回閥結構簡圖
►HH47X蝶形微阻緩閉止回閥工作原理及調試
本閥主要由閥體、蝶板、重錘、緩沖油缸等組成。緩沖油缸由兩個油腔組成。它們之間內部由單向閥連接，外部帶重錘，當閥門開啟時。介質水推動蝶板，這時緩沖油缸內的液壓油通過其內部的單向閥迅速?gòu)?腔流入2腔。當閥門關閉時液壓油回流1腔，由于平衡錘和高壓沖擊不大，使閥瓣大部分關閉，同時將2腔的油壓縮。2腔內被壓縮的高壓油只能通過這1/3的面積緩緩流入1腔，從而使閥瓣緩慢關閉，減弱了水錘峰值的壓力。從而限制破壞性的水錘產生。
►HH47X蝶式緩沖止回閥主要技術參數
| 公稱壓力 | 1.0MPA | 1.6MPA | 2.5MPA |
| 強度試驗壓力 | 1.5MPA | 2.4MPA | 3.75MPA |
| 密封試驗壓力 | 1.1MPA | 1.76MPA | 2.75MPA |
| 動作壓力 | ≥0．04 | ||
| 緩閉時間 | 3～60秒(可調) | ||
| 工作溫度 | 0～80℃（如需要，可達200℃） | ||
| 適用介質 | 水、油、污水、海水 | ||
| 法蘭標準 | GB/T 17241.6 GB/T 9113 | ||
| 試驗標準 | GB/T 13927 AP1598 | ||
►HH47X蝶形微阻緩閉止回閥主要零部件材料
| 零件名稱 | 零件材料 |
| 閥體 | 球墨鑄鐵 |
| 閥板、壓環 | 碳鋼 |
| 閥桿 | 不銹鋼 |
| 搖臂 | 碳鋼 |
| 緩閉缸 | 碳鋼 |
►HH47X蝶形微阻緩閉止回閥閥體長度尺寸
| 口徑DN | 長度L |
| 200 | 230 |
| 250 | 250 |
| 300 | 270 |
| 350 | 290 |
| 400 | 310 |
| 450 | 330 |
| 500 | 350 |
| 600 | 390 |
| 700 | 430 |
| 800 | 470 |
| 900 | 510 |
| 1000 | 550 |

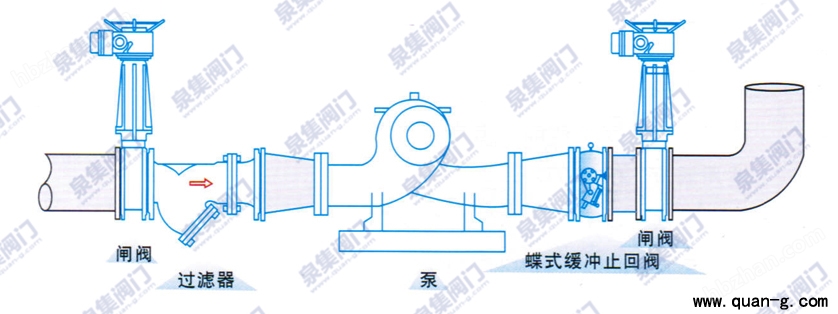

►HH47X蝶形微阻緩閉止回閥典型安裝示意圖
