聯系我時，請告知來自 環保在線H41X/HC41X消聲止回閥
►H41X/HC41X消聲止回閥系列
H41X-10 H41X-10C H41X-10P H41X-16 H41X-16C H41X-16P H41X-25 H41X-25C H41X-25P HC41X-10 HC41X-10C HC41X-10P HC41X-16 HC41X-16C HC41X-16P HC41X-25 HC41X-25C HC41X-25P
►H41X/HC41X消聲止回閥產品簡介
H41X/HC41X消聲止回閥是上海泉集閥門公司工程技術人員參照國內外同類型的產品進行設計和制造的。適用于給、排水管道，閥瓣采用進出口兩端中心軸導向，啟閉靈活，可水平定裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效地減小水錘壓力，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小、耐疲勞、壽命長等優點。 消聲止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、消聲止回閥逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。 消聲止回閥的作用是阻止反方向流動，只允許介質向一個方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。 不宜用于含有固體顆粒和粘度較大的介質，歡迎選購，服務熱線：。

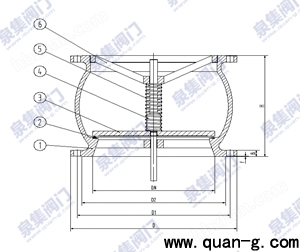

►H41X/HC41X消聲止回閥結構型式
►H41X/HC41X消聲止回閥主要零件材料
| 序號 | 名 稱 | 材 料 |
| 1 | 閥 體 | 鑄鋼、鑄鐵、球墨鑄鐵等 |
| 2 | 密封圈 | 丁腈橡膠等 |
| 3 | 閥瓣 | 碳鋼 |
| 4 | 閥桿 | 2Cr13 |
| 5 | 彈簧 | 不銹鋼 |
| 5 | 導向架 | 材質同閥體 |
►H41X/HC41X消聲止回閥工作原理
本閥以中心導軸壓差梭動原理及彈簧輔助快速（提前）關閉。水泵啟動時，全水流通道，減小流阻，使系統進行有效工作。
►H41X/HC41X消聲止回閥主要技術參數
| 公稱壓力 | PN（MPa） | 1 | 1.6 | 2.5 |
| 試驗壓力 | 密封試驗 | 1.1 | 1.74 | 2.75 |
| Ps（Lb） | 強度試驗 | 1.5 | 2.4 | 3.75 |
| 適用介質 | 水及弱腐蝕性流體 | |||
| 適用溫度 | <80℃ | |||
| 法蘭標準 | GB/T17241.6 、GB/T9113.1、ANSI B16.5 | |||
| 試驗標準 | GB/T13927 、JB/T9092 、API598 | |||
►H41X/HC41X消聲止回閥主要外形尺寸
| 口徑ND | 長度L |
| 50 | 100 |
| 65 | 120 |
| 80 | 150 |
| 100 | 155 |
| 125 | 180 |
| 150 | 200 |
| 200 | 225 |
| 250 | 255 |
| 300 | 300 |
| 350 | 350 |
| 400 | 400 |
| 450 | 430 |
| 500 | 450 |
| 600 | 510 |
►H41X/HC41X消聲止回閥安裝及特點
1、安裝前須進行試壓檢驗；
2、應按閥體箭頭所示方向安裝，不可裝反；
3、安裝前應有效清除管道中雜質；
4、本閥安裝長度短，重量輕，水頭損失小。

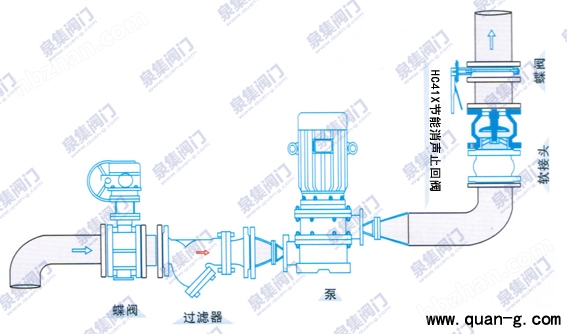

►H41X/HC41X消聲止回閥典型安裝示意圖
