左側并列安裝的PROFIBUS主站，用于將PROFIBUS組件連接到PLCnext Control系列兼容型模塊化控制器。
PROFIBUS主站并列安裝在Axioline F控制器的左側。 PROFIBUS主站可將PROFIBUS設備集成到Axioline F站點。

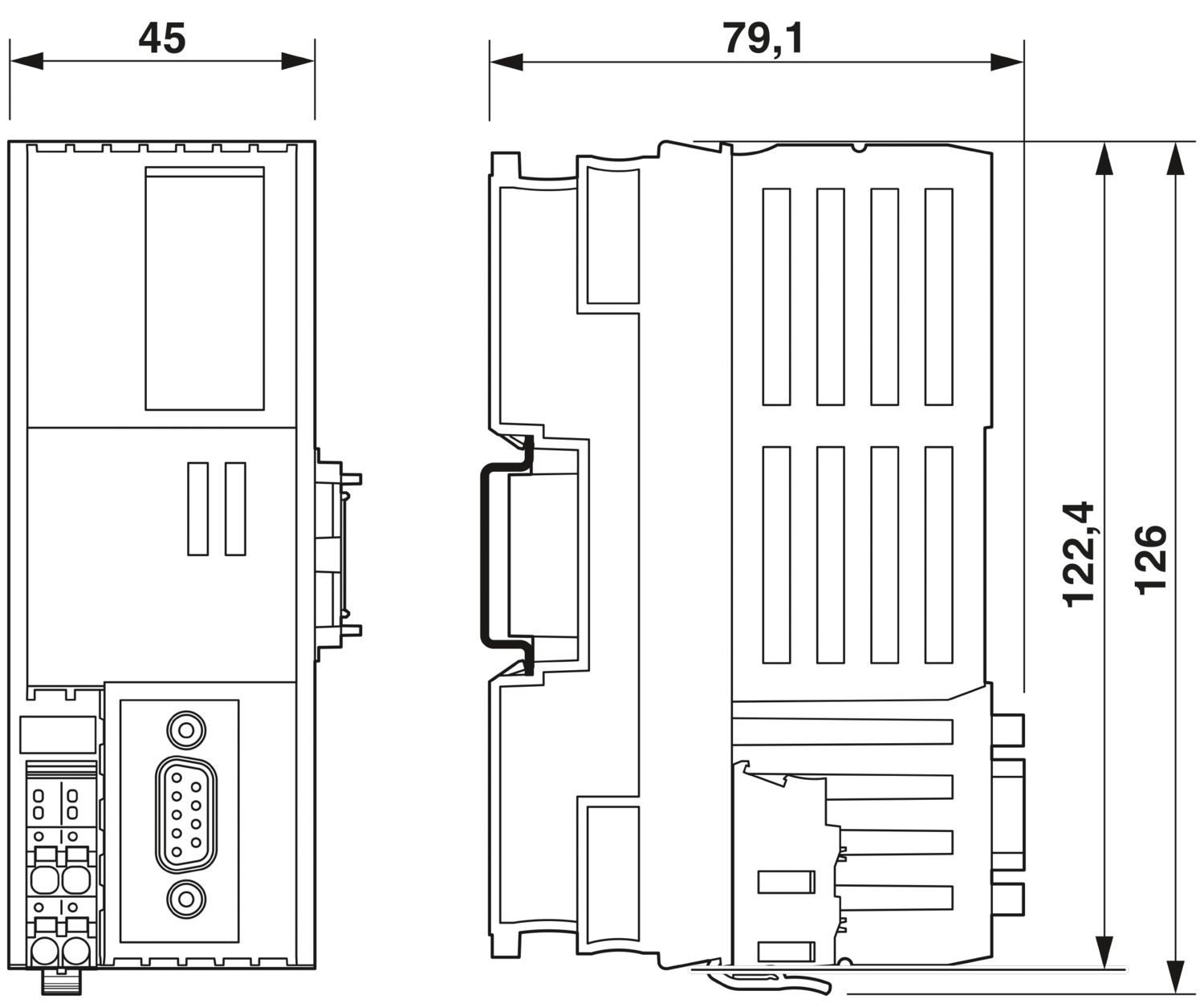

| 尺寸圖 |  |
| 寬度 | 45 mm |
| 高度 | 126 mm |
| 深度 | 79.1 mm |
| 關于尺寸數據的注意事項 | 使用TH 35-7.5導軌（符合 EN60715）時該深度有效。 |
| 應用說明 | 只用于工業應用 |
| PROFIBUS DP V0/V1 2類主站 | |
| 接口數 | 1 |
| 連接方式 | D-SUB-9母頭連接器 |
| 傳輸速度 | 12 Mbps |
| 傳輸長度 | 最大 100 m |
| 系統限制 | |
| 支持的設備數目 | 最大 125 |
| 產品類型 | I/O 部件 |
| 產品系列 | PLCnext Control Extension |
| 類型 | 模塊 |
| 供貨范圍 | 包括總線基礎模塊和Axioline 連接器 |
| 特殊性質 | PROFIBUS主站 |
| 最大過程數據寬度為488字節 | |
| 數據管理狀態 | |
| 產品審核修訂 | 03 |
| 額定條件下的最大功耗 | 1.68 W |
| 電位: 邏輯電壓電源UL | |
| 電源電壓 | 24 V DC |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電流消耗 | 最大 220 mA |
| 典型值 70 mA | |
| 保護電路 | 極性保護; 極性保護二極管 |
| 瞬態保護; 抑制二極管 | |
| 連接技術 | |
| 連接名稱 | Axioline F插頭 |
| 導線連接 | |
| 連接方式 | 直插式連接 |
| 剛性導線橫截面 | 0.2 mm2 ... 1.5 mm2 |
| 柔性導線橫截面 | 0.2 mm2 ... 1.5 mm2 |
| 可連接導向橫截面 AWG | 24 ... 16 |
| 剝線長度 | 8 mm |
| Axioline F插頭 | |
| 連接方式 | 直插式連接 |
| 硬導線橫截面 | 0.2 mm2 ... 1.5 mm2 |
| 柔性導線橫截面 | 0.2 mm2 ... 1.5 mm2 |
| 可連接導向橫截面 AWG | 24 ... 16 |
| 剝線長度 | 8 mm |
| 環境條件 | |
| 環境溫度（運行） | -20 °C ... 60 °C (通風速度為0.5 m/s，最高可達平均海拔2000 m) |
| 保護等級 | IP20 |
| 空氣壓力（運行） | 70 kPa ... 106 kPa (最高可達平均海拔3000 m（最高工作溫度為55℃，通風速度為0.5 ms）) |
| 允許濕度（運行） | 10 % ... 95 % (無冷凝) |
| 保護等級 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 安裝類型 | DIN導軌安裝 |
