加工定制	是

扎克-劉姝其- 177 - 04 03 -7 743

Q:166-762-5614

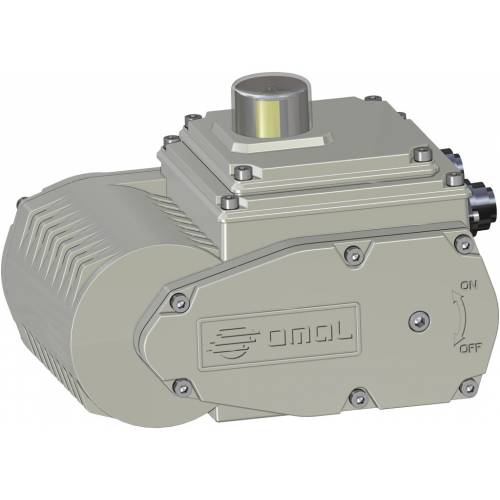

OMAL AE 600

技術特點
執行器開-關；工作角度90°（大100°）。
維修50％
大扭矩從10到1960 Nm。（參見表）
電源電壓230 Vac（±10％）50/60 Hz 1Ph
絕緣電阻100 M / 500 Vdc
張力絕緣1500 Vac / 1分鐘
帶有E級絕緣的電動機
工作溫度為–25°C至+ 55°C （在低于
0°C的溫度下使用，我們建議使用抗凝結元件）
符合NEMA 4,4X規定（IP65 ）的保護
閥門從F03到F14的聯接法蘭：ISO5211
。電機中的自動復位恒溫保護。
帶凸輪可在整個行程中調節的開/關限位開關
輔助限位開關，凸輪可沿整個行程進行
調節安全可調的機械限位開關。
視覺位置指示器刻度，
可拆卸操作桿，手動操作，
帶螺釘端子的電氣連接，
通過電纜壓力機鎖定供電電纜。
大工作噪音<70 dB（A）。

可選（訂購時必須要求）
供電電壓115 Vac-24 Vac（*）-24 Vdc（**）。
扭矩限制器。
位置電位計135/500 / 1K歐姆。
位置轉換器R / I 4÷20 mA DC（***）。
速度控制單元30÷240 s（***）。
小型供暖器。
應急齒輪箱（在AE100和AE200上可用）。
驅動器插槽。
*僅AE 10÷AE 200
** *AE 40÷AE 200
*** 僅AE 100÷AE 2000（Vac）

數據表
模型		AE 10	AE 40	AE 100	AE 200	AE 400	AE 600	AE 1000	AE 1500	AE 2000
扭力	牛頓米	10	39	98 *	196	390	590	980	1470	1960年
循環時間（50 Hz）	秒	4	15	30	30	30	30	30	45	60
循環時間（60 Hz）	秒	3,3	12,5	25	25	25	25	25	38	50
循環時間24Vdc	秒	----	9,5	16	30	----	----	----	----	----
功耗230Vac 50 / 60Hz A		0,4 / 0,5	0,4 / 0,5	0,35 / 0,4	0,55 / 0,6	0,9 / 1	1 / 1,1	1,5 / 1,6	1,8 / 1,9	1,9 / 2
功耗115Vac 50 / 60Hz A		0,8 / 0,9	0,8 / 0,9	0,6 / 0,7	1,1 / 1,2	1,9 / 2	1,9 / 2	2,9 / 3	3,4 / 3,5	3,4 / 3,5
功耗24Vac 50 / 60Hz A		1,2 / 1,3	1,2 / 1,3	1,7 / 1,8	2,3 / 2,4	----	----	----	----	----
消耗功率24Vdc A		----	2	2,5	2	----	----	----	----	----
*電源24 Vdc：68 Nm

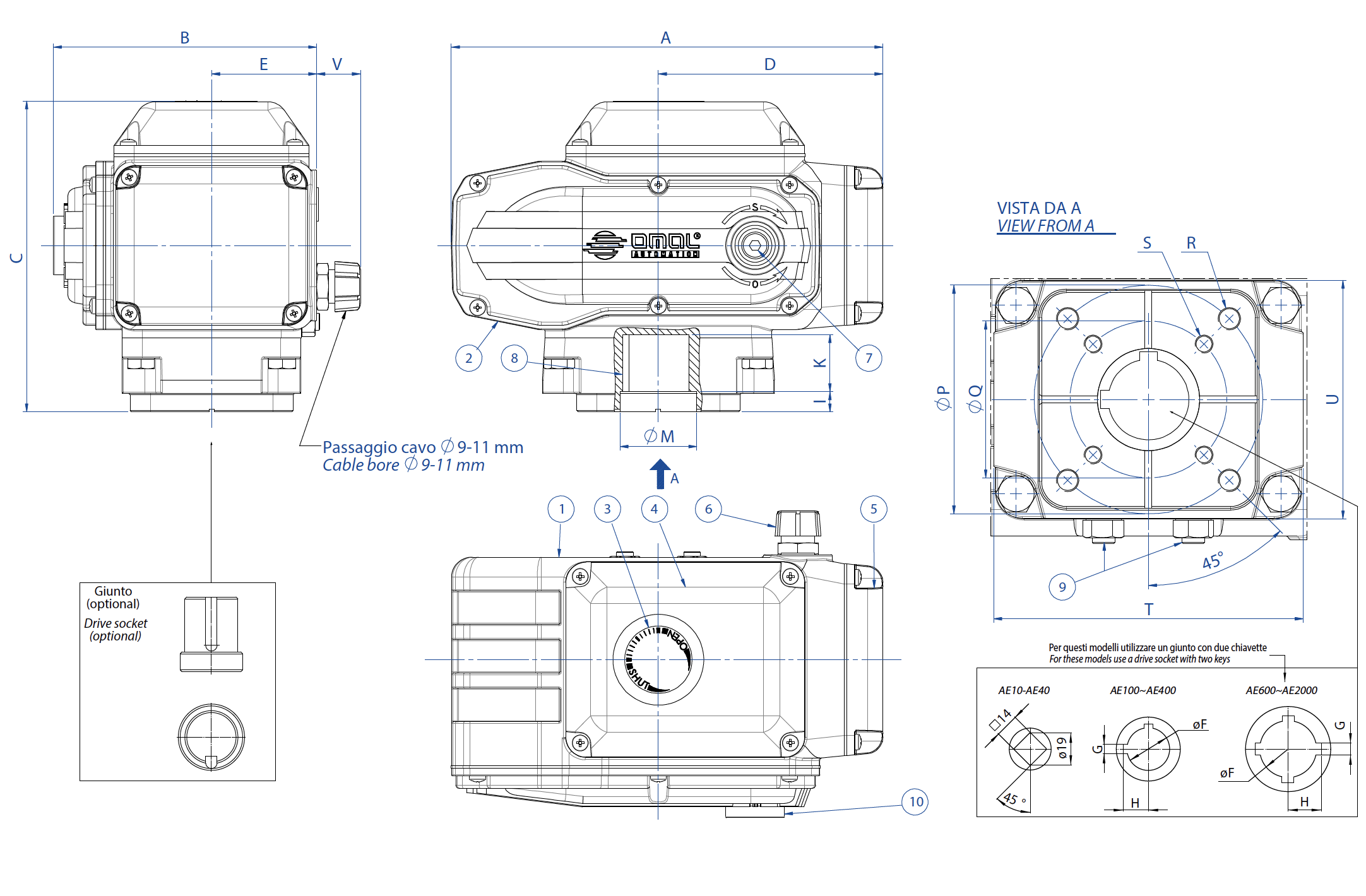

DIMENSIONS
MODEL	AE 10	AE 40	AE 100	AE 200	AE 400	AE 600	AE 1000	AE 1500	AE 2000
A mm.	158,5	158,5	207,5	256,5	256,5	381	381	381	381
B mm.	114,5	114,5	122,5	156,5	156,5	242	242	253,5	253,5
C mm.	119,5	119,5	163,5	185	185	234	234	234	234
D mm.	76	76	110	133,5	133,5	199,5	199,5	199,5	199,5
E mm.	51	51	54,5	62,5	62,5	105	105	105	105
ØF mm.	----	----	28	36	36	56	56	56	56
G mm.	----	----	6	8	8	10	10	10	10
H mm.	----	----	16,5	21,3	21,3	31,3	31,3	31,3	31,3
I mm.	1	1	11,5	12	12	8	8	8	8
K mm.	16	16	29	34	34	54	54	54	54
L mm.	12	12	40,5	46	46	62	62	62	62
ØM mm.	26	26	35	40	40	65	65	65	65
ØP mm.	50 F05*	50 F05*	70 F07	102 F10	102 F10	125 F12 **	125 F12 **	140 F14	140 F14
ØQ mm.	36 F03*	36 F03*	50 F05	70 F07	70 F07	102 F10 **	102 F10 **	----	----
R x prof. depth mm.	M6x12*	M6x12*	M8x12	M10x16	M10x16	M12x20 **	M12x20 **	M16x25	M16x25
S x prof. depth mm.	M5x10*	M5x10*	M6x10	M8x8	M8x8	M10x20 **	M10x20 **	----	----
T mm.	80	80	98	135	135	160	160	160	160
U mm.	72	72	86	106	106	140	140	140	140
V mm.	26	26	26	26	26	----	----	----	----
Weight Kg.	2,7	2,7	4,5	8,5	9	20,5	21,5	22,5	22,5

* On request the flange is available with M5x10 on Ø42 F04 holes
** On request the flange is available with M16x25 on Ø100 F14 holes

MATERIALS
1	Body	Aluminium
2	Gear box cap	Aluminium
3	Position indicator	Glass
4	Electric-set cap	Aluminium
5	Terminal-box cap	Aluminium
6	Cable gland	Zinc alloy (AE 10 - AE 40: Nylon)
7	Lever connection	Steel
8	Female shaft	Zinc alloy (AE 1500 - AE 2000: Steel)
9	Security stops	Stainless steel
10	Protections for lever connection	NBR
11	Lever (not represented)	Stainless steel

DATA SHEET
MODEL	AM 20	AM 50	AM 100	AM 200	AM 400	AM 500	AM 1000	AM 1500	AM 2000
Torque Nm	20	49	98	196	390	490	980	1470	1960
Time of cycle (50 Hz) sec.	15	15	30	15	30	15	30	45	60
Time of cycle (60 Hz) sec.	12,5	12,5	25	12,5	25	12,5	25	38	50
Power consumption 230Vac 50/60Hz A	0,4/0,5	0,35/0,4	0,35/0,4	0,9/1	0,9/1	1,3/1,4	1,3/1,4	1,3/1,4	1,3/1,4
Power consumption 115Vac 50/60Hz A	0,8/0,9	0,6/0,7	0,6/0,7	1,9/2	1,9/2	2,5/2,6	2,5/2,6	2,5/2,6	2,5/2,6
Power consumption 24Vac 50/60Hz A	----	1,7/1,8	1,7/1,8	----	----	----	----	----	----

EA ON-OFF rotary type electric actuator

扭矩
模型		EA0035	EA0070	EA0130	EA0240
標稱工作扭矩	牛頓米	35	70	130	240
大峰值扭矩	牛頓米	45	85	160	280

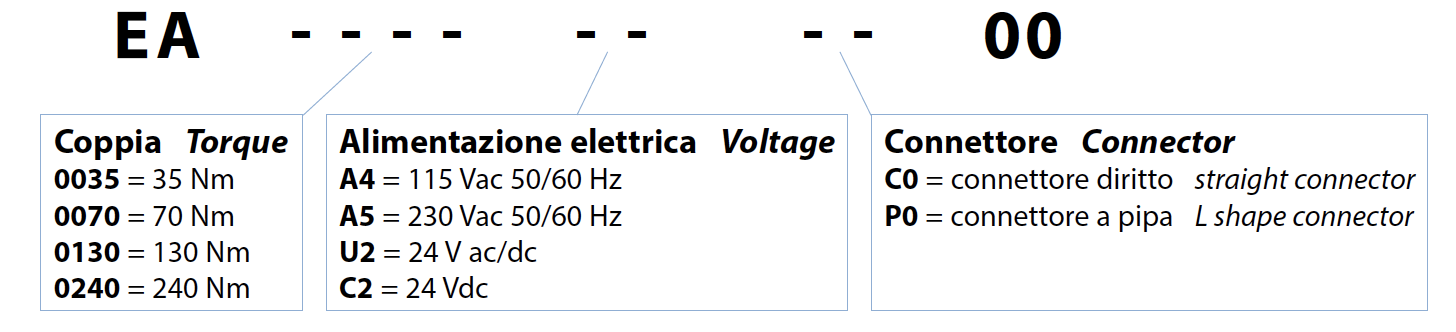

執行機構訂購代碼

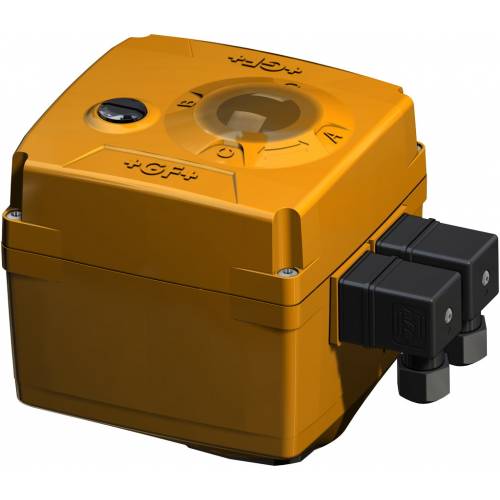

EF 25-250旋轉式電動執行器

數據表

EF 25

EF 45

EF 120

EF 250

公稱轉矩（Nm）

100

峰值輸出扭矩（Nm）

120

250

占空比

100/100

50％

35％

額定轉矩下的循環時間

5秒/ 90°

6秒/ 90°

15秒/ 90°

20秒/ 90°

額定電壓

100-230 VAC，50
/ 60 HZ 24VAC /直流，50/60 HZ

額定輸出

35VA @ 100-230伏交流電
40VA @ 24伏交流電/直流

55VA @ 100-230VAC
60VA @ 24VAC /直流

50VA @
100-230 VAC 55VA @ 24 VAC /直流

60VA @
100-230 伏交流電65VA @ 24伏交流電/直流

電流消耗

0.35A @ 100VAC
0.15A @ 230
1.7A @ 24VDC

0.55A @ 100VAC 0.24A @ 230
2.5A @ 24VDC

0.5A @ 100VAC
0.22A @ 230
2.3A @ 24VDC

0.55A @ 100VAC 0.26A @ 230
2.7A @ 24VDC

重量（公斤）

2,1

2,2

3,6

動作角度

高 355°，設置在90°

經過測試的循環（在20°C和額定扭矩下）

25萬

100 000

75 000

EF 25-250旋轉式電動執行器-尺寸-

尺寸圖
類型	ISO標準	一種	乙	C	d	Ë	F	H	大號	問	øV	øW
EF 25	F05	122	150	167	108	33	83	189	64	14	50	M6
EF 45	F05	122	150	167	108	33	83	189	64	14	50	M6
EF 120	F07	122	150	190	108	33	83	212	64	17	70	M8
EF 250	F07	122	150	208	108	33	83	230	64	17	70	M8
