1 供應DJSF系列電子式復費率直流電能計量表概述

       供應DJSF系列電子式復費率直流電能計量表主要針對電信基站、直流充電樁、太陽能光伏等應用場合而設計，該系列儀表可測量直流系統中的電壓、電流、功率以及正反向電能等。在實際使用現場，即可計量總電能，又可計量規定時間段內的電能。檢測的結果既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。

      儀表可具有紅外通訊接口和RS-485通訊接口，同時支持Modbus-RTU協議和DLT645-97(07)協議；可帶繼電器報警輸出和開關量輸入功能；根據不同要求，通過儀表面板按鍵，對變比、報警、通訊進行設置；具有開關量事件記錄（Modbus協議）、編程和事件設置記錄（645協議）、數據瞬時和定時凍結功能（645協議）、電壓電流功率zui大值、zui小值記錄功能。

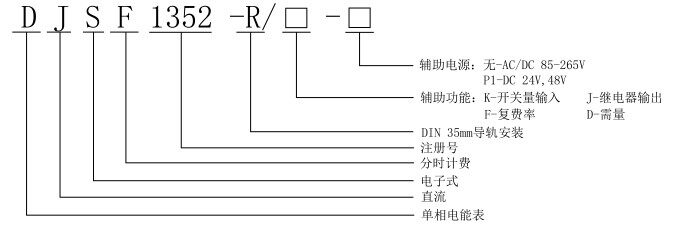

2.產品規格

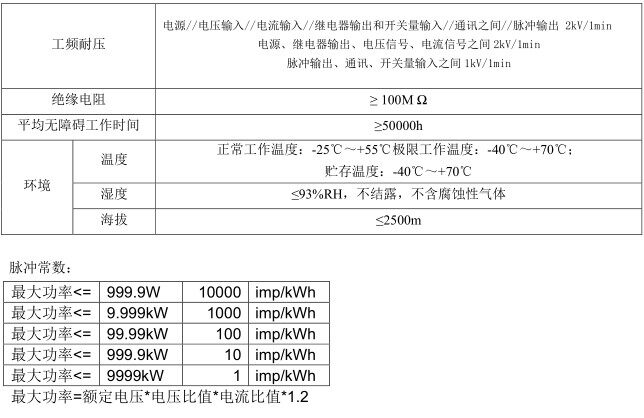

3.技術參數

4 安裝指南

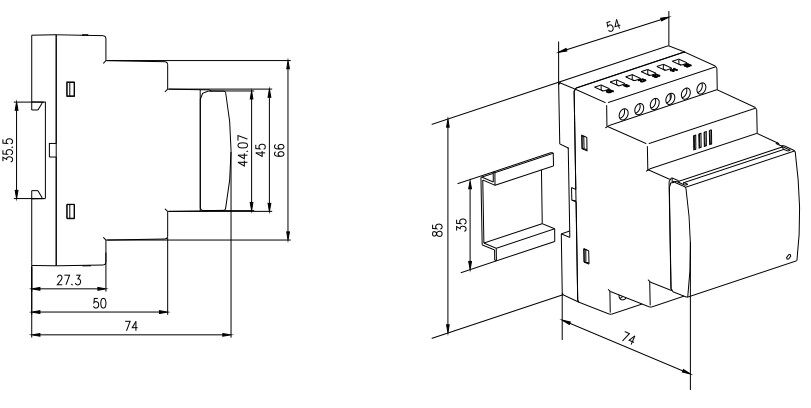

4.1 外形及安裝尺寸

4.1.1 外形及安裝尺寸

4.1.2 產品安裝

    采用標準的 DIN35mm 導軌式安裝

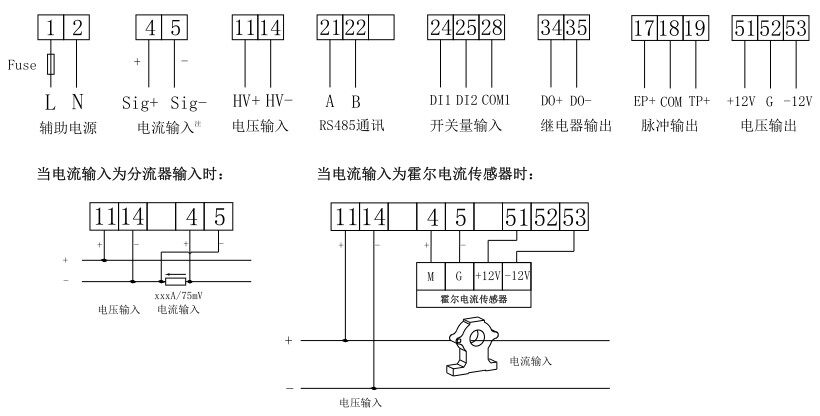

4.2 端子及接線

4.3 注意事項

4.3.1電壓信號輸入

    輸入電壓不得高于產品的額定輸入電壓的 120%，在電壓輸入端須安裝 1A 保險絲；

4.3.2 電流信號輸入

    電流輸入應使用外部分流器或霍爾電流傳感器；

4.3.3 附加功能接線

    該儀表提供異步半雙工 RS485 通訊接口，采用 MODBUS-RTU 協議，各種數據信息均可在通訊線路上傳送。理論上在條線路上可以同時連接多達 128 個儀表，每個儀表均可設定其通訊地址（Addr）、通訊速率也可通過設置選擇。

    通訊連接建議使用三芯屏蔽線，每芯截面不小于 0.5mm2 ，分別接 A、B，屏蔽層接大地，布線時應使通訊線遠離強電電纜或其他強電場環境。建議起始端和zui末端儀表的 A、B 之間均加匹配電阻，阻值范圍為 120歐～10千歐。
