產品型號：NASTE-VEP 產品特點：1，采用優質鋼加工 2，平面閥芯在使用時不易使外界灰塵以及異物進入,清潔方便。 3，螺紋連接設計，更易于接頭的連接和斷開，減少泄露。 4，VEP的母接頭和公接頭可以在殘余壓力高達25Mpa連接和斷開產品材料：碳鋼互換性：DNP PST4、 Holmbury HFT 、 Dixon VEP 、Stucchi VEP 、Eaton FD96 溫度范圍：-25℃至+125（℃）額定壓力：35至50Mpa 適用范圍：挖掘機、油田、鉆機、井口傳動裝置、起重機等對高壓有要求的所有快速接頭規格型號：1/2，3/4，1，11/4，11/2

詳細介紹

應用&特性
圖紙&規格
技術&帽塞

VEP平面螺紋鎖緊式液壓快速接頭

產品特性：

1，VEP平面采用優質鋼加工

2，平面閥芯在使用時不易使外界灰塵以及異物進入,清潔方便。

3，螺紋連接設計，更易于接頭的連接和斷開，減少泄露。

4，VEP的母接頭和公接頭可以在殘余壓力高達25Mpa連接和斷開

5，并與下列產品互換：

DNP PST4 Holmbury HFT

Dixon VEP

Stucchi VEP

Eaton FD96

應用場合：

主要用于挖掘機、油田、鉆機、井口傳動裝置、起重機等對高壓有要求的所有設備。

20211023162820_98785

納斯特17年致力于：快速接頭/快速連接器/液壓快速接頭/不銹鋼快速接頭/氣動接頭的研發與生產，所生產的快速連接器，液壓快速接頭，不銹鋼快速接頭，氣動齊全，為您提供高品質快速接頭產品，銷售咨詢：

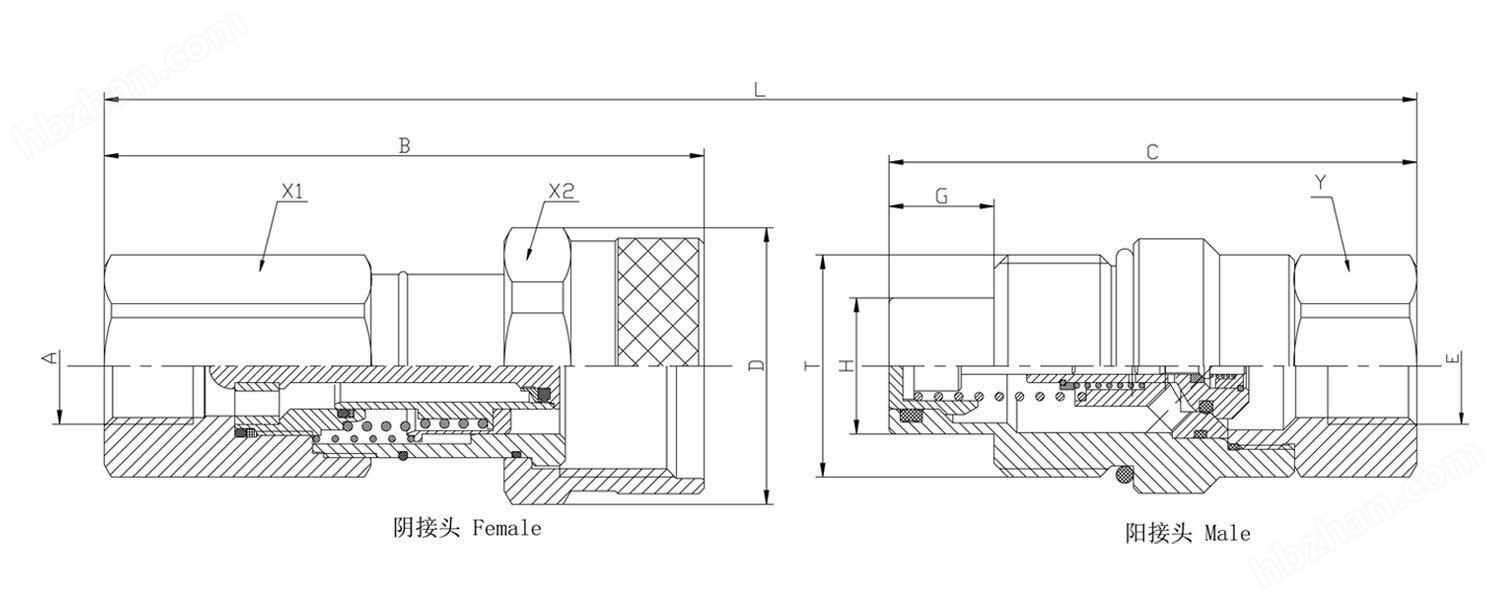

產品規格：

PART NO	ISO	L	B	C	D	H	T	G	X1	X2	Y	A、E
VEP-04-12BSP-SP	12.5	154.5	103.5	95	49	24.5	M40×3	18.8	36	46	36	G1/2
VEP-06-34BSP-SP	20	164.3	114	98.8	53.7	27	M45×3	19.5	41	50	41	G3/4
VEP-08-1BSP-SP	25	189.4	133.5	113.9	58.8	30	M50×3	24	46	55	46	G1
VEP-10-114BSP-SP	31.5	207.2	145.2	123.5	68.7	36	M58×3	24.8	55	65	55	G11/4
VEP-12-112BSP-SP	40	263.5	187.5	150	92	57	M80×4	31.5	65	85	65	G11/2

技術規范：

規格（英寸）	1/2(04)	3/4(06)	1(08)	11/4(10)	11/2(12)
額定壓力（MPa）	50	50	50	40	35
額定流量（L/min）	50	90	125	185	370
溫度范圍	- 25 °C 至+125 °C
標準密封圈材料	丁腈橡膠（NBR）

材料：主體優質鋼

密封件：標準NBR丁腈橡膠， FKM,PU&EPDM可供選擇

表面處理：鍍鋅、鋅鎳

產品性能:

標準及互換性:

DNP PST4 Holmbury HFT

Dixon VEP

Stucchi VEP

Eaton FD96

閥型式: 平面閥

連接方式:螺紋旋緊連接

斷開方式: 螺紋旋松斷開

帶壓連接: VEP的母接頭和公接頭可以在殘余壓力高達25Mpa連接和斷開

性能：

VEP平面螺紋鎖緊式快速接頭系列（1/2，3/4，1，11/4，11/2）

VEP壓降

防塵帽塞：

1621041387209323

NASTE	ISO	母接頭防塵帽	公接頭防塵帽	材質	顏色
04	12.5	VEP-04-PDC	VEP-04-PDP	鋁	白色
06	20	VEP-06-PDC	VEP-06-PDP	鋁	白色
08	25	VEP-08-PDC	VEP-08-PDP	鋁	白色
10	31.5	VEP-10-PDC	VEP-10-PDP	鋁	白色
12	40	VEP-12-PDC	VEP-12-PDP	鋁	白色
