一　產品簡介

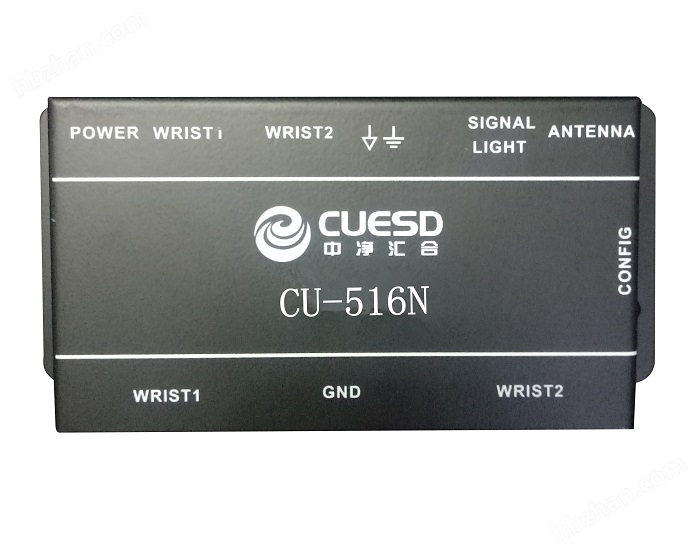

CU-516N 臺墊接地在線監測儀采用高性能 MCU 及高品質無線射頻模塊設計，主機本身無線通訊聯網設計，應用配套的軟件系統，可實時監控四張臺墊的接地情況及阻值并可記錄保存其狀況，方便集中管理及數據分析。
CU-516N 臺墊接地在線監測儀還具有聲光報警、監控智能化、體積小、重量輕、使用簡單等特點，可智能化判斷設備是否在被監控狀態中，準確判斷設備接地回路系統的故障點與故障原因，及時、準確地提示操作者，快速處理故障，快速恢復流水線正常工作，消除代價高昂和繁雜的監測設備接地記錄保持的工作。
CU-516N 臺墊接地在線監測儀在產品設計中對采樣信號進行軟件濾波處理，杜絕因交流感應信號而引起的誤判斷，所以判斷穩定可靠，從而能保證防靜電工作區設備接地系統正常使用。

二　產品特點

　　1.采用433無線通訊透傳的方式，即監控主機與監控電腦主機間采用無線通訊方式，使工作人員能夠準確尋找維修，并滿足快速換線的要求。實現電腦屏幕顯示防靜電情況，進行可視化監控管理，防靜電更可靠。
　　2.當設備接地出現異?；蛘呓拥刈柚党瑯?biāo)時，聯網報警系統自動亮燈并發出蜂鳴聲報警。從聽覺上來監控，提示管理人員檢修出現異常的設備接地。
　　3.本產品實現連續實時監測并記錄備接地以及接地阻值情況，數據記錄包括每臺儀器的待機、異常、未連接情況，使整個車間實現統一聯網監控，出現異常狀況，能夠立刻在控制屏幕上顯示問題所在點，自動發出報警。確保 ESD 狀況獲得 100％的正常，同時數據記錄方便導出分析管理 ESD情況。
　　4.能根據工作的情況安裝到具體位置，方便維護管理，減少后期的維護成本。內部參數可根據設計需要，一般設定為 10MΩ（±5％），符合國際規范，也可自由設定監測參數。采用模擬電路、數字電路結合，微電腦芯片控制，靈明度高，免調試，抗干擾能力強，使防靜電更可靠。
　　5.靈敏度高，當靜電泄放通路出現故障≥0.1 秒，監測器就會報警。具有抗高頻電波干擾功能，能適應不同場合的靜電監測。具有抗電磁波干擾功能，安全實用。產品可以安裝線體紅綠雙色總報警裝置，每臺主機獨立上傳信號到總報警控制器，互不影響，性能穩定，反應快速，靜電監控儀故障亮紅色，正常綠色。接地端口采用固定接地線，防止非專業人員拔出或拉扯脫落。
　　6.地址采用固化地址的形式，出廠設置之后，非專業或管理人員無密碼的情況下無權限修改地址。線體可以根據監控數量自動布局，且數顯監測的實測阻值數據記錄全天24小時，全部狀態都有，正常，異常，未連接等。

三　技術參數

◆ 工作環境：溫度 0～50℃
◆ 工作電壓：DC12V
相對濕度 20%～85%RH
◆ 臺墊接地報警阻值：10MΩ～35MΩ±5%(可根據客戶要求設定)
◆ 工作電流：200mA
◆ 材質：全鋁
◆ 外形尺寸：120mm×70mm×25mm
