不銹鋼波紋板阻火芯性能參數和范圍

       阻火器阻火芯/波紋阻火芯/不銹鋼波紋板阻火芯/不銹鋼阻火芯/不銹鋼波紋板阻火盤/阻火盤/阻火片/阻火波紋板/不銹鋼阻火波紋板是阻火器的主要器件之，阻火器可以有效阻止易然氣體、液體的火焰蔓延和防止回火而引起爆炸。這類阻火器內的阻火波紋板常用不銹鋼帶或銅鎳合金材料壓制而成的波紋狀，波紋的大小由氣體性質和阻止火焰速度決定。

防爆波紋阻火板有兩種組成形式：

種是由波紋薄板和平板交替纏繞在中心軸上，組成疊帶有三角形孔隙阻火層，另種是由兩個方向折成的波紋型的薄板材料組成，波紋之間分隔成許多小的孔隙和通道，給火焰提供了條曲曲折折的通道。常用波紋薄板的厚度為0.1~0.3mm之間，波紋的高度般為0.2mm、0.3mm、0.5mm、0.7mm和1.2mm等，應根據阻止火焰速度決定。防爆波紋阻火板是阻火器的內件，阻火盤是用不銹鋼鋼帶纏繞而成的。

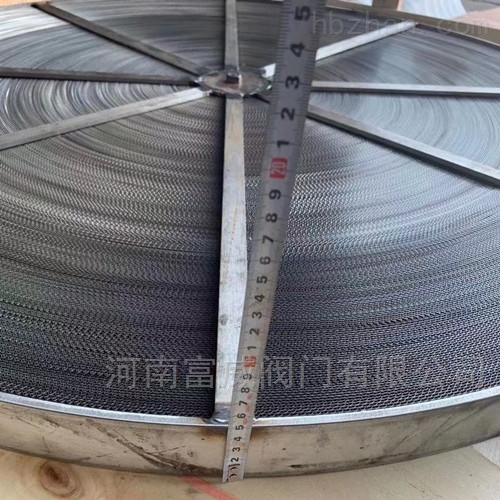

波紋板阻火芯由波紋板繞定尺寸的軸盤成，波紋板阻火芯直徑、軸直徑由本公司制定。用于纏繞波紋板阻火芯的波紋板，其厚度、寬度、頂角、峰高度以及峰間距等參數亦由本公司制定(具體事宜視實際加工能力確定)。波紋板由定厚度的304材質不銹鋼板制成。其中，h為波高，λ為波距，δ為波紋板厚度0.1mm，α為頂角90°，L為波紋帶寬度。其中波高h(yuǎn)值為優先滿足條件，若其它加工條件無法滿足本公司制定要求的情況下，應首先確保波高h(yuǎn)值滿足設計條件。波距λ以及頂角α滿足其中之即可。除波紋板厚度0.1mm、頂角90°、材質304。

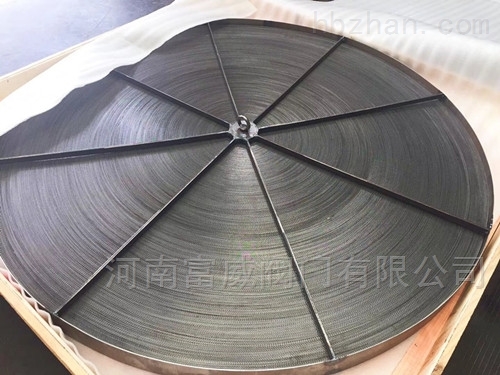

波紋板阻火芯技術要求：波紋板阻火芯由波紋板繞直徑d為的軸盤成，兩層波紋板間應夾有相同厚度材質的平板。纏繞達到波紋板阻火芯直徑D要求后加繞5圈平板，以焊接方式將接頭固定。

波紋板阻火芯直徑D、軸直徑d參數：

產品檢驗：

1 .波紋帶檢驗測量波紋帶波高h(yuǎn)、測量波距λ、測量波紋帶寬度L，允許偏差

2.波紋板阻火芯檢驗測量波紋板阻火芯三角形波高h(yuǎn)、測量波距λ、測量波紋板阻火芯直徑D，允許偏差如表2所示；檢驗波紋板阻火芯不應出現松動，波紋板阻火芯兩底面保證水平；檢驗波紋板阻火芯焊接處，不應出現焊穿波紋帶、焊縫開裂情況。

河南富威閥門主要生產銷售【阻火器阻火芯/波紋阻火芯/不銹鋼波紋板阻火芯/不銹鋼阻火芯/不銹鋼波紋板阻火盤/阻火盤/阻火片/阻火波紋板/不銹鋼阻火波紋板】，備有大量庫存現貨以出廠價直銷！我們秉持“合理價格、貼心服務"的理念，努力為客戶提供可靠的產品和完善的售后服務。本文中所有文字、數據、圖片僅供參考。
