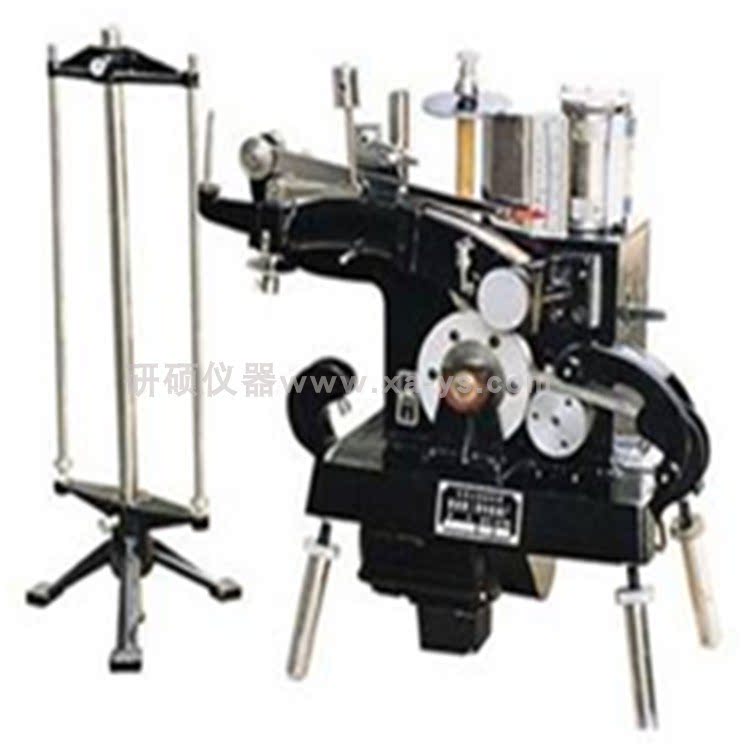

Y3II型條粗條干均勻度機

【適用范圍】:Y3II型條粗條干均勻度機測定生條均勻度情況,測定頭二條均勻度情況,測定頭二粗均勻度情況,用于棉、毛、絹、絲等條子和粗紗粗細均勻度的測試, 檢驗條子及粗紗的均勻度情況,可發現生產中的缺點做為改進工藝的參考。
【相關標準】:GB/T3701等
【技術參數】:
1、導輪圓周速度:669.35mm/min± 5%
2、杠桿比例: 1:100
3、導輪槽寬:大槽:3.17mm 小槽:1.58mm
4、重錘質量:大錘:1120±5g 小錘:671±5g
5、嗽叭口寬:大口:3.17±0.1mm 小口:1.58±0.1mm
6、記錄紙速度有兩種:快速:1.2試樣速度 慢速:1/10試樣速度
7、電動機: Ac220V 60W、4級 1400r/min
8、體 積: 530×600×515mm
9、重 量:≤30Kg
【試驗步驟】:
1、藉描筆桿上的螺旋,校正描筆尖前后的位置,使其與試驗紙接觸但并不壓緊,使描繪靈活,筆尖亦不容易磨損。
2、把調節齒輪和旋轉圓盤都放在O的位置,筆尖應該指在試驗紙的中部。
3、引出試驗棉條(或粗紗)的前端,用手捻成尖頭,穿過喇叭口。
4、使調節齒桿與小齒輪脫離,其下方之刻度盤在O的位置。
5、啟動電機,這樣可使上下二導輪接觸,使其握住試驗品的前端,曳之前進。
6、待試驗棉條(或粗紗)有100~200毫米通過后,使齒桿17與小齒輪嚙合,并轉動旋轉圓盤,調節到務使筆尖停留在試驗紙上的中點附近。
7、將調節齒桿及螺旋轉圓盤上所指刻度記在試紙端一角,此數字即為試樣的O點厚度,
并將試樣之別、車別、車號日期亦記錄于記錄紙首端以備分析。
8、將控制試驗紙速度的撥叉桿14向下掀去,使圖紙以慢速移動(如要試驗快速,將調節桿向上撥起即可)。
9、等棉條(或粗紗)移動規定試驗長度(如為慢速,在試驗紙上可以看出)即停止試驗,將撥叉桿拌回中部旋轉描筆桿螺絲,使描筆尖與試驗紙脫離,并將喂入處尾端摘去,將第二只試樣之前端與之捻搭而喂入,但需要注意避免過厚疊層。
10、取下已繪有曲線的試驗紙,計算分析結果,但需要注意因雜削而引起之厚度高處剔去不予計算,
如曲線端點不在橫格的線上,亦即不足一格時,可估計占一格的多少作小數計算。
