一.產品概述

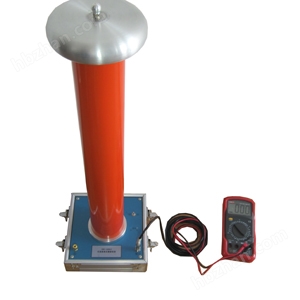

FRC系列交直流高壓測量裝置是現場測量用的儀器儀表，既可測量直流高壓，又可測量交流高壓的，整個設備由分壓器和測量?jī)x表兩部分組成。我們常用有FRC交直流高壓分壓器三種規格，電阻型分壓器，電容型分壓器，阻容式分壓器，本公司采用平衡式等電位屏蔽結構，在*密封的絕緣筒內部采用優質電子元件，而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點，因此它是現場測量的理想儀表。
電阻型分壓器：常用于測量直流高壓數值與交流高壓數值。
電容型分壓器：常用于串聯諧振耐壓試驗中檢測及專輸出信號數值。
阻容式分壓器：能測各種電路中高壓數值，不需要加額外補償裝置，電網招標多用于此種規格參數
二.技術指標
1．準確度及高壓阻抗（可按客戶參數定制,可做成液晶顯示帶液晶頻中文顯示功能 ，顯示峰值，交直流電壓，頻率，報警，電壓波型的）
電壓等級 | AC/DC50kV | AC/DC100kV | AC/DC200kV | AC/DC300kV | |
分壓比 | 1000：1 | 1000：1 | 1000：1 | 1000：1 | |
阻抗 | 200MΩ | 400MΩ | 800MΩ | 1200MΩ | |
精度 | 直流值 | 0．5級 | 0．5級 | 0．5級 | 0．5級 |
交流值 | 1．0級 | 1．0級 | 1．0級 | 1．0級 | |
2．工作環境
溫度：0~40℃
濕度：≤85%RH
3．體積、重量
電壓等級 | AC/DC50kV | AC/DC100kV | AC/DC200kV | AC/DC300kV |
體積（mm3） | 220×220×600 | 220×220×800 | 220×220×1500 | 220×220×2100 |
重量 | 約10 | 約15 | 約25 | 約36 |
更多咨詢請?jiān)L問武漢華頂電力設備有限公司
一、什么是電弧
電弧實際上也就是開關兩個觸頭之間空氣（或其它絕緣介質）局部被擊穿，形成的一個氣體導電通道。
二、電弧的 危害
1.開關電器開斷電路時，觸頭雖已分開，但實際并未真正斷開。
2.電弧溫度*, 很容易燒壞開關觸頭；觸頭附近的絕緣物也會遭受破壞；還會引起短路故障、開關電器爆炸、形成火災等危害電力系統的安全運行。
3.電弧是一束能導電的氣體，它的質量很輕，在電動力、熱力作用下能迅速移動、伸長、彎曲和變形，就很容易造成飛弧短路和傷人。
三、熄滅交流電弧的方法
1.迅速拉長電弧：提高斷路器的分閘速度，采用多斷口結構等。
2.吹弧：利用氣體或絕緣油吹動電弧，使電弧拉長、冷卻，這是高壓斷路器的主要熄弧手段。
3.采用真空：減少碰撞游離的可能性，迅速恢復介質絕緣強度。吉林省200KV交直流高壓分壓器價格吉林省200KV交直流高壓分壓器價格?
試驗結果判斷依據
a) 對于 110kV 及以上電纜進行外護套絕緣電阻測試 ( 必須在有外電極的條件下進
行 ), 每 h 絕緣電阻值不低于 0.5 ( 使用 500 v 兆歐表 );
b)0.6/1kV 以上等級電纜主絕緣的絕緣電阻測量采用 2500 v 或 5000V 兆歐表 , 絕緣電阻標準自行規定。
5.2 交流耐壓
5.2.1 設備清單和要求
交流耐壓試驗可選用工頻耐壓試驗設備、工頻串聯諧振耐壓試驗設備或變頻串聯諧振 耐壓試驗設備 , 設備電壓及容量由所試電纜的情況確定。
5.2.1.1 工頻耐壓試驗設備
試驗變壓器 : 額定電流 In 大于試品所需電流 Ix( 估算公式為 Ix=UωC); 高壓側額 定電壓 Un 應大于試驗所需電壓的 1.2 倍。
5.2.1.2 工頻串聯諧振耐壓設備
a) 串聯電抗器 : 耐壓應高于試驗電壓(kV); 電感量應近似等于和額定電流應近似等于 UωC 。
b) 試驗變壓器 : 額定電流 In 大于試品所需電流 Ix( 估算公式為 Ix=UωC); 容量和高壓側額定電壓 Un 可用下式估算 :
S ＞ ( *補償時 ) KV
＞ ( 非*補償時 ) KVA式中 :
Q —電抗器的品質因數。
c) 調壓器 : 容量與試驗變壓器匹配。
5.2.1.3 變頻串聯諧振耐壓試驗設備
a) 串聯電抗器 : 耐壓應高于試驗電壓(kV); 電感量和額定電流估算同工頻串聯
諧振。
b) 試驗變壓器 : 額定電流 In 大于試品所需電 ( 估算公式同并聯諧振 ); 容量和高壓側額定電壓 Un 可用下式估算 :
