成都高壓隔離開關廠35KV戶外高壓隔離開關GW4

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地西安市

在線詢價 收藏產品查看聯系電話

聯系方式：葉煒查看聯系方式

更新時間：2017-05-16 17:06:33瀏覽次數：734次

聯系我時，請告知來自環保在線

產品分類 品牌分類

  高壓斷路器

高壓斷路器

高壓隔離開關

高壓計量箱

全部產品列表

暫無信息

西安泰高電氣有限公司

經營模式：生產廠家

商鋪產品：35條

所在地區：陜西西安市

聯系人：葉煒（總經理）

詢價 給他留言

產品簡介

成都高壓隔離開關廠35KV戶外高壓隔離開關GW4是交流頻率為50Hz的戶外高壓電器設備，是在原GW4系列基礎上進行改進設計的產品，供高壓線路在無負載情況下進行換接，以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用。

詳細介紹

西安泰高電氣有限公司

：葉煒

：180 4907 4494

成都高壓隔離開關廠35KV戶外高壓隔離開關GW4是交流頻率為50Hz的戶外高壓電器設備，是在原GW4系列基礎上進行改進設計的產品，供高壓線路在無負載情況下進行換接，以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用。

GW4-35kV銅管型隔離開關配用CS11-1型手力操作機構，GW4-35D型配用CS8-6D手力操作機構。

2、使用范圍

海拔高度不超過3000米；

環境氣溫不高于-40℃，不低于-30℃；

只適用于水平安裝的場所，風速不大于35m/s；

地震烈度不超過8度；

普通型適用于Ⅱ級污穢地區，防污型適用于Ⅲ級污穢地區。

3、主要技術參數成都高壓隔離開關廠35KV戶外高壓隔離開關GW4

產品型號	GW4-35（DW）
額定電壓（kV）	35
zui高工作電壓（kV）	40.5
額定工作電流（A）	630	1250
額定熱穩定電流有效值2s（KA）	20	31.5
額定動穩定電流有效值（KA）	50	80
1min工頻耐壓對地	95
有效值（KV）斷口	110
雷電沖擊電壓對地	185
峰值（KV）斷口	215

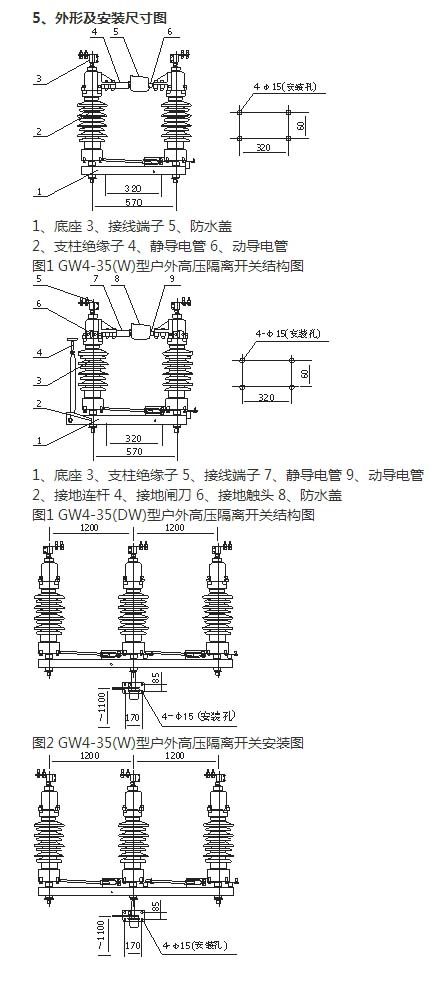

4、結構及動作原理

1、GW4系列隔離開關是一種雙柱式隔離開關，制成單極型式，當三極同步使用時三極間用連接桿連接起來。

2、GW4系列隔離開關的結構外形其主要由底座、支柱絕緣子、接線端子、動導電管、靜導電管、接地觸頭、接地閘刀、連桿幾部分組成，每極有兩個瓷桿，分別固定在底座兩端的軸承座上，以交叉連桿連接，導電部分由動靜兩部分組成，分別固定在兩個瓷柱的頂上，作水平分合閘，觸頭接觸部分在兩個瓷柱的中間，防水蓋能全部遮住中間觸指部分。

3、當配用手力操作機構時，GW4-35DW型隔離開關操動一個瓷柱導電體轉動91°，另一個瓷柱及導電體也由連桿轉動91°，閘刀便向同一側方向斷開或閉合，接地型開關同時聯動接地部分閉合或斷開。

4、操作機構中的輔助開關與機構的主軸直接連在一起，在分、合閘動作時將相應的觸點切斷或閉合發出相應的分、合信號，接地開關的分合動作是通過水煤氣管連動三相同步動作的。
