聯系我時，請告知來自 環保在線氣動套筒調節閥產品報價由氣動多彈簧薄膜執行機構和低流阻直通套筒閥組成，套筒閥閥體直通套筒蓋上導向結構，閥芯為套筒柱塞型結構。
氣動套筒調節閥產品報價特點：
氣動套筒調節閥由氣動多彈簧薄膜執行機構和低流阻直通套筒閥組成，套筒閥閥體直通套筒蓋上導向結構，閥芯為套筒柱塞型結構，與普通套筒閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。氣動套筒調節閥產品報價注：
1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
外形尺寸
| DN | L | A | H1 | H2 | H3 | H4 | H5 | C | H6 | 重量KG |
| PN16 | PN16/40 | PN16/40 | PN16/40 | PN16/40 | PN16/40 | |||||
| 20 | 150 | 282 | 126 | 271 | 286 | 286 | 43 | 220 | 180 | 21 |
| 25 | 160 | 282 | 126 | 271 | 286 | 286 | 48 | 220 | 180 | 22 |
| 32 | 180 | 308 | 134 | 297 | 302 | 302 | 57 | 220 | 180 | 24 |
| 40 | 200 | 308 | 157 | 297 | 325 | 325 | 66 | 220 | 180 | 32 |
| 50 | 230 | 308 | 167 | 297 | 335 | 335 | 80 | 220 | 180 | 38 |
| 65 | 290 | 395 | 199 | 375 | 437 | 437 | 92 | 265 | 240 | 62 |
| 80 | 310 | 395 | 214 | 375 | 452 | 452 | 100 | 265 | 240 | 67 |
| 100 | 350 | 395 | 229 | 375 | 467 | 467 | 120 | 265 | 240 | 83 |
| 125 | 400 | 498 | 263 | 455 | 524 | 654 | 134 | 315 | 304 | 132 |
| 150 | 480 | 498 | 293 | 455 | 554 | 684 | 156 | 315 | 304 | 160 |
| 200 | 600 | 498 | 358 | 455 | 619 | 749 | 199 | 315 | 304 | 245
|
參數：
形 式：直通型球形調節閥
閥門通徑：DN15-300mm
公稱壓力：PN1.6、2.5、4.0、6.4、10.0
ANSI Class 125、150、300、600
法蘭標準：JB78－59、JB/T79.2－94
ANSI BI6.5
連接形式：法蘭、焊接、螺紋
材 料：鑄鋼、304不銹鋼、316不銹鋼、316L不銹鋼（如需特殊材質訂貨時請注明）

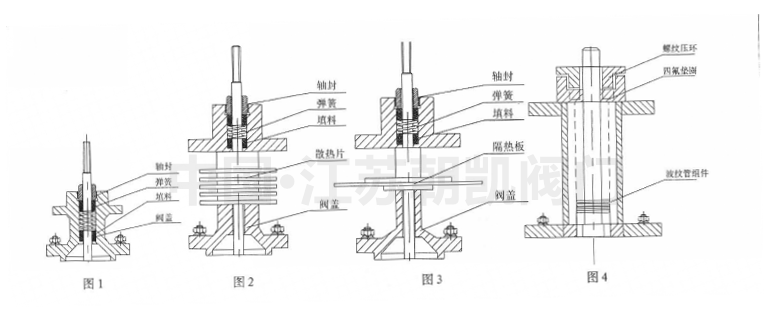

上閥蓋
標 準 型：-40℃－+230℃（圖1）
散 熱 型：230℃―+450℃（圖2）
低 溫 型：-196℃－-40℃（圖3）
波紋管型：-40℃－+450℃（圖4）
壓蓋形式：螺紋壓緊式，螺栓壓緊式
填 料：V型聚四氟乙烯，柔性石墨，不銹鋼波紋管
閥內組件
閥芯形式：套筒平衡籠式閥芯
流量特性：等百分特性、直線特性、快開特性
材 料：304不銹鋼、316不銹鋼、316L不銹鋼
（如需特殊材質訂貨時請注明）
執行機構
型 式：彈簧式薄膜執行機構
作 用：氣開式、氣閉式
膜片材料：乙丙橡膠夾尼龍
彈簧量程：20～98kPa 80～240kPa
供氣壓力：120～390kPa
氣源接口：Rc1/4或1/4NPT
環境溫度：-30℃～＋70℃
附件（根據要求配置）
定位器：HEP定位器（標配）
德國西門子定位器
日本山武定位器
德國ABB定位器
韓國YTC定位器
空氣過濾減壓閥：KZ03、YT200
手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其他。
技術參數
| 公稱 通徑 (mm) | 閥座 直徑 (mm) | 額定流量系數Kv | 額定 行程 (mm) | 薄膜有效面積cm2 | 固有可調比 | 環境溫度℃ | 基本誤差 | 回差 | 死區 | 額定流量系數 | 泄漏量 | |
| 直線 | 等百分比 |
| ||||||||||
| G3/4 | 3 4 5 6 7 8 | 0.08 0.12 0.20 0.32 0.50 0.80 | 10 | 220 | 50:1 | -40~+85 | 不帶定位器±5%
帶定位器±1%
| 不帶定位器±3%
帶定位器1% | 不帶定位器±3%
帶定位器0.4% | ±10% | 單座10-4閥額容量（套筒10-3閥額定容量） | |
| 20 | 10 | 1.8 | 1.6 | 10 | 350 | |||||||
| 12 | 2.8 | 2.5 | ||||||||||
| 15 | 4.4 | 4 | ||||||||||
| 20 | 6.9 | 6.3 | ||||||||||
| 25 | 25 | 11 | 10 | 16 | ||||||||
| 40 | 32 | 17.6 | 16 | 25 | ||||||||
| 40 | 27.5 | 25 | ||||||||||
| 50 | 50 | 44 | 40 | |||||||||
| 65 | 65 | 69 | 63 | 40 | 560 | |||||||
| 80 | 80 | 110 | 100 | |||||||||
| 100 | 100 | 176 | 160 | |||||||||
| 150 | 125 | 275 | 250 | 60 | 900 | |||||||
| 150 | 440 | 400 | ||||||||||
| 200 | 200 | 690 | 630 | |||||||||
| 250 | 250 | 1000 | 900 | 100 | 1400 | |||||||
| 300 | 300 | 1600 | 1440 | |||||||||
材料及內部結構
| 表2．本體材質為碳鋼
表3．本體材質為不銹鋼
|  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
