| 參 考 價 | 面議 |
產品型號ZDSP
品 牌朝凱
廠商性質生產商
所 在 地南通市
聯系方式：曹升查看聯系方式
更新時間：2016-11-18 10:36:55瀏覽次數：740次
聯系我時，請告知來自 環保在線江蘇電動單座調節閥廠家 由低流阻直通單座閥配用PSL系列執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源 即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
江蘇電動單座調節閥廠家 由低流阻直通單座閥配用PSL系列執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源 即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
江蘇電動單座調節閥廠家 該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、 冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
閥體
形 式：直通型球形調節閥
閥門通徑：DN15-300mm
公稱壓力：PN1.6、2.5、4.0、6.4、10.0
ANSI Class 125、150、300、600
法蘭標準：JB78－59、JB/T79.2－94
ANSI BI6.5
連接形式：法蘭、焊接、螺紋
材 料：鑄鋼、304不銹鋼、316不銹鋼、316L不銹鋼（如需特殊材質訂貨時請注明）
上閥蓋

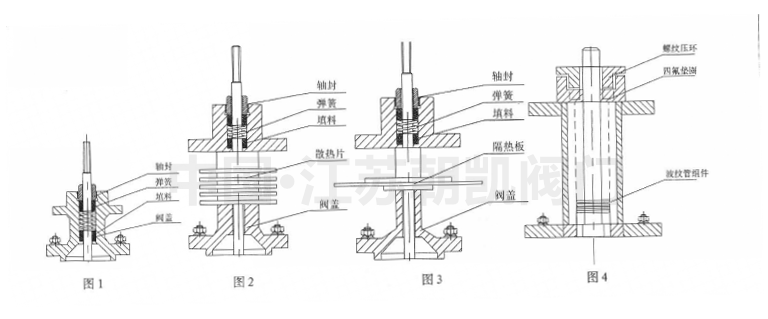

標 準 型：-40℃－+230℃（圖1）
散 熱 型：230℃―+450℃（圖2）
低 溫 型：-196℃－-40℃（圖3）
波紋管型：-40℃－+450℃（圖4）
壓蓋形式：螺紋壓緊式，螺栓壓緊式
填 料：V型聚四氟乙烯，柔性石墨，不銹鋼波紋管
閥內組件
閥芯形式：單座柱塞型閥芯

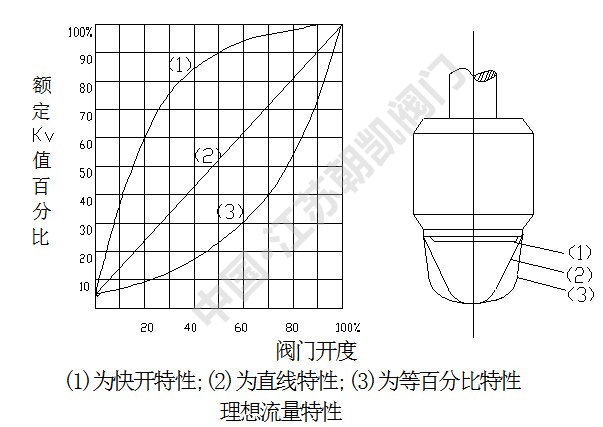

流量特性：等百分比特性、直線特性、快開特性
材 料：304不銹鋼、316不銹鋼、316L不銹鋼（如需特殊材質訂貨時請注明）
執行機構
型 式：PSL系列電動執行機構（如客戶執行器品牌請注明）
輸入信號：4—20mADC或1－5VDC
電源電壓：AC220V 50HZ、AC380V定制
規格參數
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 940 | 1200 | |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 850 | 1050 | ||
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||
允許泄漏量Q | 單座 | IV級為Kv值的0.01%,按GB4213－92標準 | ||||||||||||||||
套筒 | III級為Kv值的0.1%,按GB4213－92標準 | |||||||||||||||||
基本誤差% | ±1.0 | |||||||||||||||||
回差% | 1.0 | |||||||||||||||||
死區% | 1.0 | |||||||||||||||||
始終點偏差% | ±2.5 | |||||||||||||||||
額定行程偏差% | 2.5 | |||||||||||||||||
可調比 | 50:1 | |||||||||||||||||

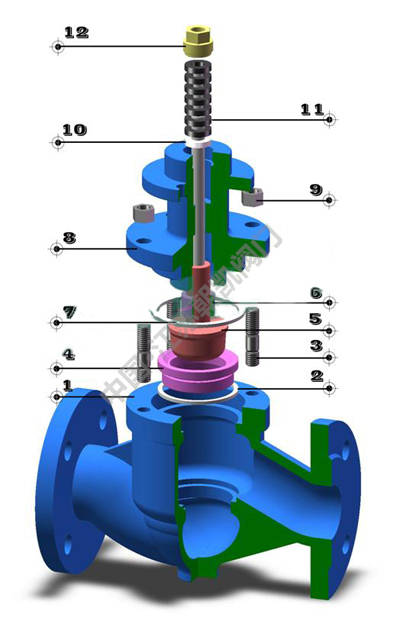

材料及內部結構
表2．本體材質為碳鋼
表3．本體材質為不銹鋼
|  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：
1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
外形尺寸
公稱通徑 | L(mm) | H(mm) | H1(mm) | R (mm) | 重量 | |||||||
1.6 (MPa) | 4.0 (MPa) | 6.4 (MPa) | 常溫 型 | 散熱 型 | PN0.6 (MPa) | PN1.6 (MPa) | PN4.0 (MPa) | PN6.4 (MPa) | 1.6 (MPa) | 4.0,6.4 (MPa) | ||
G3/4” | 120 | 120 | 120 | 643 | / | 31 | 31 | 31 |
| 176 | 9 | 10 |
20 | 184 | 194 | 206 | 699 | 849 | 45 | 52 | 52 | 65 | 176 | 11 | 14 |
25 | 184 | 197 | 210 | 711 | 861 | 50 | 57.5 | 57.5 | 70 | 176 | 13 | 17 |
40 | 222 | 235 | 251 | 728 | 893 | 65 | 75 | 75 | 85 | 176 | 15 | 24 |
50 | 254 | 267 | 286 | 731 | 901 | 70 | 82 | 82 | 90 | 176 | 19 | 29 |
65 | 276 | 292 | 311 | 827 | 100 | 80 | 92 | 92 | 102 | 176 | 32 | 51 |
80 | 298 | 317 | 337 | 839 | 1024 | 95 | 100 | 100 | 107 | 176 | 40 | 63 |
100 | 352 | 368 | 394 | 857 | 1067 | 105 | 110 | 117 | 125 | 176 | 50 | 84 |
150 | 451 | 473 | 508 | 1140 | 1400 | 132 | 142 | 150 | 172 | 225 | 77 | 120 |
200 | 600 | 610 | 650 | 1160 | 1420 | 160 | 170 | 187 | 207 | 225 | 115 | 159 |
250 | 650 | 670 | 690 | 1305 | 1513 | 187 | 202 | 225 | 235 | 225 | 226 | 282 |
300 | 740 | 770 | 800 | 1512 | 1670 | 220 | 230 | 257 | 265 | 225 | 284 | |
