氣動單座調節閥選型

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地南通市

在線詢價收藏產品查看聯系電話

聯系方式：曹升查看聯系方式

更新時間：2016-10-08 15:39:34瀏覽次數：1269次

聯系我時，請告知來自環保在線

產品分類 品牌分類

  朝凱

江蘇朝凱閥門制造有限公司

經營模式：生產廠家

商鋪產品：749條

所在地區：江蘇南通市

聯系人：曹升（經理）

詢價 給他留言

產品簡介

氣動單座調節閥選型標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。

詳細介紹

氣動單座調節閥選型注意事項：

1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。

2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。

氣動單座調節閥選型外形尺寸

DN	L	A	H1	H2	H3	H4	H5	C	H6	重量KG
DN	PN16	A	PN16/40	H2	PN16/40	PN16/40	PN16/40	C	H6	PN16/40
20	150	282	126	271	286	286	43	220	180	21
25	160	282	126	271	286	286	48	220	180	22
32	180	308	134	297	302	302	57	220	180	24
40	200	308	157	297	325	325	66	220	180	32
50	230	308	167	297	335	335	80	220	180	38
65	290	395	199	375	437	437	92	265	240	62
80	310	395	214	375	452	452	100	265	240	67
100	350	395	229	375	467	467	120	265	240	83
125	400	498	263	455	524	654	134	315	304	132
150	480	498	293	455	554	684	156	315	304	160
200	600	498	358	455	619	749	199	315	304	245

簡介
由氣動多彈簧薄膜執行機構和低流阻直通單座閥組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，

形式：直通型球形調節閥

閥門通徑：DN15-300mm

公稱壓力：PN1.6、2.5、4.0、6.4、10.0

ANSI Class 125、150、300、600

法蘭標準：JB78－59、JB/T79.2－94

ANSI BI6.5

連接形式：法蘭、焊接、螺紋

材料：鑄鋼、304不銹鋼、316不銹鋼、316L不銹鋼（如需特殊材質訂貨時請注明）

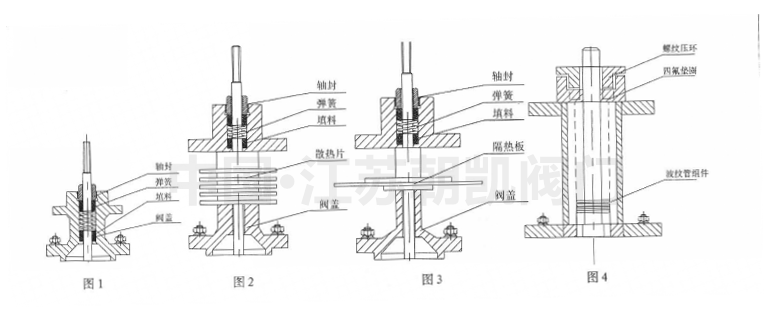

上閥蓋

標準型：-40℃－+230℃（圖1）

散熱型：230℃―+450℃（圖2）

低溫型：-196℃－-40℃（圖3）

波紋管型：-40℃－+450℃（圖4）

壓蓋形式：螺紋壓緊式，螺栓壓緊式

填料：V型聚四氟乙烯，柔性石墨，不銹鋼波紋管

閥內組件

閥芯形式：單座柱塞型閥芯

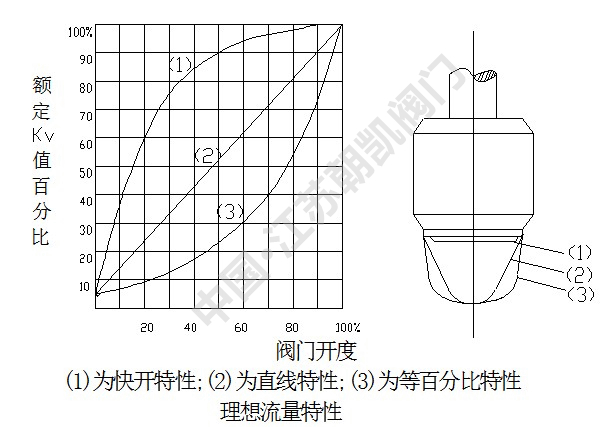

流量特性：等百分比特性、直線特性、快開特性

材料：304不銹鋼、316不銹鋼、316L不銹鋼

（如需特殊材質訂貨時請注明）

執行機構

型式：彈簧式薄膜執行機構

作用：氣開式、氣閉式

膜片材料：乙丙橡膠夾尼龍

彈簧量程：20～98kPa 80～240kPa

供氣壓力：120～390kPa

氣源接口：Rc1/4或1/4NPT

環境溫度：-30℃～＋70℃

附件（根據要求配置）

定位器：HEP定位器（標配）

德國西門子定位器

日本山武定位器

德國ABB定位器

韓國YTC定位器

空氣過濾減壓閥：KZ03、YT200

手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其他。

可廣泛用于控制各種不同壓力和溫度的流體，閥體結構緊湊，流體通道呈S流線型，具有壓降損失小流通量大，可調范圍廣，流量特性精度高等特點。

技術參數

公稱通徑 (mm)	閥座直徑 (mm)	額定流量系數Kv		額定行程 (mm)	薄膜有效面積cm2	固有可調比	環境溫度℃	基本誤差	回差	死區	額定流量系數	泄漏量
		直線	等百分比
G3/4	3 4 5 6 7 8	0.08 0.12 0.20 0.32 0.50 0.80		10	220	50:1	-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10-4閥額容量（套筒10-3閥額定容量）





20	10	1.8	1.6	10	350
	12	2.8	2.5
	15	4.4	4
	20	6.9	6.3
25	25	11	10	16
40	32	17.6	16	25
	40	27.5	25
50	50	44	40
65	65	69	63	40	560
80	80	110	100
100	100	176	160
150	125	275	250	60	900
	150	440	400
200	200	690	630
250	250	1000	900	100	1400
300	300	1600	1440

材料及內部結構

表2．本體材質為碳鋼

1	閥體	WCB	LCB	WC9
2	墊片	316+石墨/PTEF
3	螺栓	35	40MnB	25Cr2Mo1VA
4	閥座	304	304	304
5	閥芯（桿）	304	304	304
6	墊片	316+石墨/PTEF
7	導向套	304	304	304
8	閥蓋	WCB	LCB	WC9
9	螺母	25	35	25Cr2Mo1VA
10	填料墊	304	304	304
11	填料	PTFE/柔性石墨
12	壓套螺母	304	304	304

表3．本體材質為不銹鋼

1	閥體	CF8	CF8M	CF3M
2	墊片	316+石墨/PTEF
3	螺栓	304	316	316L
4	閥座	304	316	316L
5	閥芯（桿）	304	316	316L
6	墊片	316+石墨/PTEF
7	導向套	304	316	316L
8	閥蓋	CF8	CF8M	CF3M
9	螺母	304	316	316L
10	填料墊	304	316	316L
11	填料	PTFE/柔性石墨
12	壓套螺母	304	316	316L
