產品型號1CW 1DW
品 牌
廠商性質生產商
所 在 地天津市
聯系方式：李經理查看聯系方式
更新時間：2023-06-15 09:40:08瀏覽次數：2458次
聯系我時，請告知來自 環保在線適用范圍： 工程機械、船舶、液壓設備、電力設備、石油機械、航天、煤礦機械等高壓管路的連接。

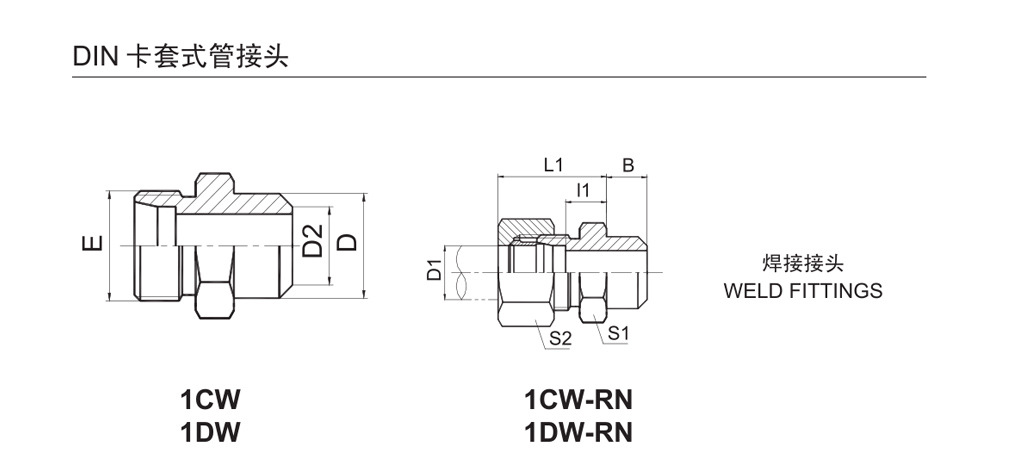

| 代 號 | 螺 紋 THREAD | 管子外徑 TUBE O.D. | 尺 寸 DIMENSIONS | 壓力等級 | ||||||
| PART NO. | E | D1 | D2 | B | D | l1 | L1 | S1 | S2 | MPa |
| 1CW-12-06 | M12x1.5 | 6 | 6 | 7 | 10 | 7 | 22 | 12 | 14 | 31.5 輕系列 L |
| 1CW-14-08 | M14x1.5 | 8 | 8 | 8 | 12 | 8 | 23 | 14 | 17 | |
| 1CW-16-10 | M16x1.5 | 10 | 10 | 8 | 14 | 9 | 24 | 17 | 19 | |
| 1CW-18-12 | M18x1.5 | 12 | 12 | 8 | 16 | 10 | 25 | 19 | 22 | |
| 1CW-22-15 | M22x1.5 | 15 | 15 | 10 | 19 | 11 | 26 | 22 | 27 | |
| 1CW-26-18 | M26X1.5 | 18 | 18 | 10 | 22 | 11.5 | 28 | 27 | 32 | |
| 1CW-26-22 | M26X1.5 | 18 | 22 | 10 | 27 | 13.5 | 28 | 27 | 32 | 16 輕系列 L |
| 1CW-30-22 | M30x2 | 22 | 22 | 12 | 27 | 13.5 | 30 | 32 | 36 | |
| 1CW-30-25 | M30x2 | 22 | 25 | 12 | 31 | 13.5 | 30 | 32 | 36 | |
| 1CW-36-28 | M36x2 | 28 | 28 | 12 | 32 | 16.5 | 33 | 38 | 41 | |
| 1CW-45-35 | M45X2 | 35 | 35 | 14 | 40 | 14.5 | 36 | 46 | 50 | |
| 1CW-52-42 | M52X2 | 42 | 42 | 16 | 46 | 16 | 39 | 55 | 60 | |
| 1DW-14-06 | M14x1.5 | 6 | 6 | 7 | 11 | 11 | 26 | 14 | 17 | 63 重系列 S |
| 1DW-16-08 | M16x1.5 | 8 | 8 | 8 | 13 | 13 | 28 | 17 | 19 | |
| 1DW-18-10 | M18x1.5 | 10 | 10 | 8 | 15 | 12.5 | 29 | 19 | 22 | |
| 1DW-20-12 | M20x1.5 | 12 | 12 | 10 | 17 | 14.5 | 31 | 22 | 24 | |
| 1DW-22-14 | M22x1.5 | 14 | 14 | 10 | 19 | 16 | 34 | 24 | 27 | |
| 1DW-24-16 | M24x1.5 | 16 | 16 | 10 | 21 | 15.5 | 34 | 27 | 30 | 40 重系列 S |
| 1DW-30-20 | M30x2 | 20 | 20 | 12 | 26 | 17.5 | 39 | 32 | 36 | |
| 1DW-36-25 | M36x2 | 25 | 25 | 12 | 31 | 20 | 44 | 41 | 46 | |
| 1DW-42-30 | M42x2 | 30 | 30 | 14 | 36 | 20.5 | 47 | 46 | 50 | |
| 1DW-52-38 | M52X2 | 38 | 38 | 16 | 44 | 23 | 54 | 55 | 60 | 31.5重系列S |
| 注：如需帶卡套及卡套螺母整套訂貨，則請?jiān)诖?hào)后加“RN”,如1C9-30RN。 Note：In case if you are interested to order the adapter in complete set with cutting ring and nut ,it is necessary to insert suffix "RN" after our part no.，for example 1C9-30RN. | ||||||||||
派瑞特24°錐硬管卡套接頭采用標準加工制造，符合ISO8434-1標準、DIN2353標準、DIN
3861標準。公制端螺紋符合DIN ISO6149標準、DIN EN ISO9974標準，BSPP英制管螺紋符合ISO
1179標準、DIN3852 T11標準、DIN3852 T2標準， UN/UNF美制螺紋符合ISO11926標準，NPT
/NPTF螺紋符合SAE J476標準，BSPT英制錐螺紋符合ISO 7標準?；瘶?biāo)準的應用確保了派瑞特卡
套接頭與世界各制造商提供的產品具有優良的互換性。
派瑞特卡套接頭按壓力級別可以分三種：LL級為超輕型，工作壓力10MPA(100bar 1450PSI)
；L型為輕型，工作壓力16-31.5MPA(160-31.5bar 2320-4570PSI)；S級為重型，工作壓力40-
63PA（580-630bar 800-9135PSI）
按材質可分為：碳鋼（代號為CS，默認無）；不銹鋼（代號為SS）；黃銅（代號為B），可以根
據客戶要求定制特殊材質的管接頭。
我們可以幫助您完成產品的選型，解決您因?yàn)楫a(chǎn)品種類繁多無法準確快速選型的苦惱；我們將為
您提供專業的與服務，解決您在安裝使用過程中遇到的諸多問題。
購卡套接頭請選派瑞特，我們將為您提供優質的產品、專業的服務。讓您買的放心，用的省心！
