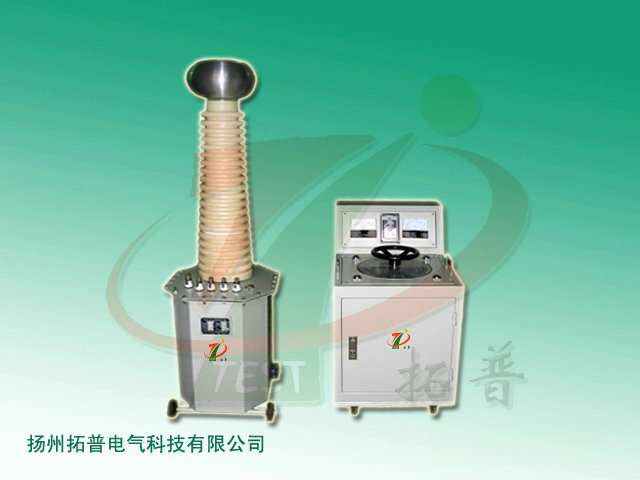

    TPNYJ 工頻升壓試驗裝置是在同類產品YDJ型高壓試驗變壓器的基礎上，按試驗變壓器標準DL/T848.2-2004要求，經改進后生產的一種高壓試驗變壓器產品，本系列產品與同類YDJ型產品相比較具有體積小、重量輕、結構緊湊、運輸方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，它是高壓試驗中*的儀器。
工作原理

     TPNYJ 工頻升壓試驗裝置為單相變壓器，聯結組標號II。單臺試驗變壓器的工作過程，用交流380V電壓接入電源控制臺，經電源控制臺內自藕調壓器（50KVA以上調壓器外附）調節0~400V電壓至高壓試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

產品結構
     TPNYJ 工頻升壓試驗裝置鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。


技術指標

1、使用環境條件

           環境溫度不高于+40℃、不低于—20℃；

           空氣相對濕度不大于90%；

           海拔高度不超過3500米；

2、工作電壓

           電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選?。?/span>

3、TPNYJ 工頻升壓試驗裝置額定參數；

試驗變壓器的選擇
   其高壓側額定電壓應不小于被試品的試驗電壓，額定電流不小于被試品的電容電流。
   被試品的電容電流和試驗變壓器所需容量計算公式為：

                    I = 2π f  Cx U × 10 -6

                    U I = 2π f  Cx U 2 × 10 -9

   式中      I — 被試品電容電流，A ；        f —  電源頻率， Hz；

                    Cx — 被試品電容量，μF ；      U — 試驗電壓有效值，V；

                    Se  — 試驗變壓器所需額定容量，   KVA

   被試品電容量Cx可由交流電橋測出。常用的被試品電容量按下表選取。

                                                幾種常用被試品的電容量（pF） 表
