恒遠教你不同壓力變送器如何選型

2016-9-5 閱讀(564)

恒遠教你不同壓力變送器如何選型

恒遠教你不同壓力變送器如何選型

恒遠教你不同壓力變送器如何選型



一、概述

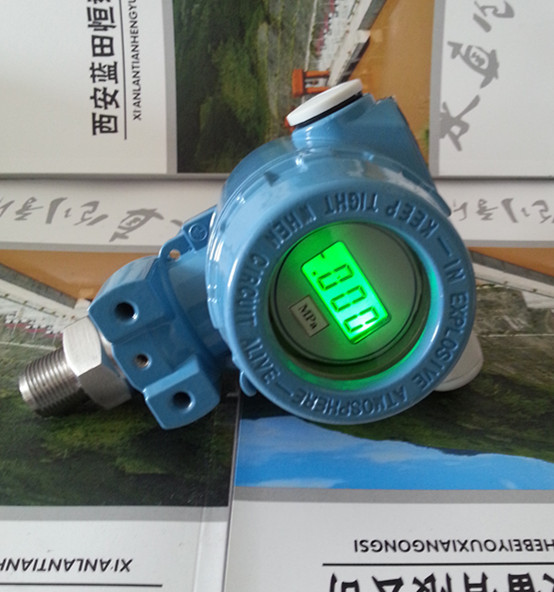

XPT133型壓力變送器采用一體化接線盒設計,具有接線端子,以及指針或液晶數字顯示,安裝、檢驗、維修方便。精選進口原裝隔離膜壓力傳感器和集成電路,保證了產品優良的性能,與美國ROSEMUNT公司的2088相仿,是理想的擴散硅工業壓力測控儀表。

二、主要技術性能:

XPT133


測量范圍:        -0.1…0~0.01…100MPa

過載:               1.5倍滿量程壓力

壓力類型:        表壓或絕壓或密封參考?jí)毫?/strong>

度:        典型:±0.25%FS; zui大:±0.5%FS;

  (包括非線性、遲滯和重復性)

穩定性: 典型:±0.1%FS; zui大:±0.2%FS;

零點溫度漂移: 0.03%FS/℃(≤100KPa);0.02%FS/℃(>100KPa);

滿度溫度漂移: 0.03%FS/℃(≤100KPa);0.02%FS/℃(>100KPa);

工作溫度: 普通型:-30~80℃

貯存溫度: -40~120℃

供電電源: 15~28VDC

輸出信號: 4~20mADC

傳輸方式: 二線

負載電阻: ≤(u-12)/0.02Ω

過程連接: M20×1.5外螺紋

  或G1/2外螺紋帶密封墊(齊平膜片)

外殼防護: 1P65

電氣連接: 接線端子

三、外型尺寸

XPT133-1.0


四、安裝

4.1安裝前檢查

(1)被測點的壓力是否會超過變送器的測量范圍;

(2)所測介質是否與變送器的結構材料相適應;

(3)所測介質是否會堵塞變送器的引壓孔。

4.2安裝方法

一般情況下,變送器應向上垂直于水平方向安裝。若受環境條件限制,允許變送器zui大傾斜至與水平方向成30度角安裝。

不允許將變送器倒置安裝。

嚴禁隨意拆卸、摔碰及強行絞擰導線的行為,嚴禁用鐵絲、鋼針等硬物捅引壓孔??梢灾苯影惭b于測量管道的法蘭接頭上。為了便于安裝和維修,法蘭接頭與管道之間應加裝截止閥。

五、電氣連接

接線時應按下圖規定的各種端子定義,參照下列方法連接。

擰下接線端子側表蓋,按圖連線。

變送器接線時,應根據變送器的輸出方式按照上述端子(連接方法進行連接)。

五、選型說明
