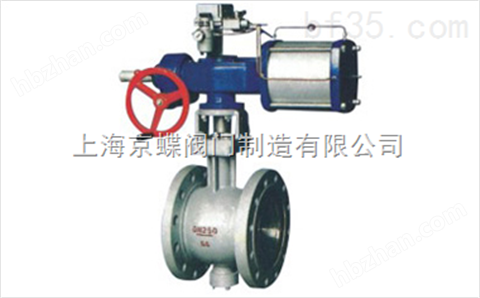

API氣動V型調節球閥介紹
上海京蝶閥門是國內以研究生產水利及工業閥門的，閥門廣泛應用于石油、化工、電力、造紙、食品、制藥等.....
應用規范
設計制造按API 608
結構長度按ASME B16.10
壓力試驗按ISO5208
產品性能規范Performance Specification of the Products
公稱壓力 PN(MPa) Nominal pressure | 試驗壓力（MPa） Test pressure | 適用介質 Applicable medium | 適用溫度 Applicable temperature | |
| 殼體實驗 Shell test | 密試驗 Sealing test | |||
| 1.6 | 2.4 | 1.76 | 水、由、氣及高粘度、含纖維、固體顆粒 等介質 The medirums such as water, oil, gas, and the solid grain with higt viscosity and containing fibers, etc. | -28～550℃ |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 應用規范 Applicable specification | 連接法蘭 Connection flange | JB79-59 GB9113 HG20592-97 AMSI B16.5 | ||
| 檢驗試驗 Test and inspection | JB/T9092-99 API 598 | |||
API V型調節球閥API-主要連接尺寸
| 口徑NPS | 外形尺寸Dimension | 重量 Weight | ||
| d | L | H | ||
| 2〞 | 40 | 178 | 130 | 16 |
| 3〞 | 60 | 203 | 140 | 25 |
| 4〞 | 85 | 229 | 150 | 33 |
| 6〞 | 128 | 265 | 200 | 110 |
| 8〞 | 150 | 292 | 220 | 145 |
| 10〞 | 212 | 330 | 250 | 190 |
| 12〞 | 255 | 356 | 285 | 2500 |
| 口徑NPS | 外形尺寸Dimension | 重量 Weight | ||
| d | L | H | ||
| 2〞 | 40 | 216 | 110 | 23 |
| 3〞 | 60 | 203 | 130 | 35 |
| 4〞 | 85 | 305 | 160 | 67 |
| 6〞 | 128 | 403 | 200 | 145 |
| 8〞 | 150 | 419 | 220 | 180 |
| 10〞 | 212 | 457 | 250 | 309 |
| 12〞 | 255 | 502 | 258 | 374 |
| 口徑NPS | 外形尺寸Dimension | 重量 Weight | ||
| d | L | H | ||
| 2〞 | 40 | 216 | 120 | 33 |
| 3〞 | 60 | 254 | 135 | 56 |
| 4〞 | 85 | 305 | 155 | 87 |
| 6〞 | 128 | 457 | 210 | 165 |
| 8〞 | 150 | 584 | 225 | 215 |
| 10〞 | 212 | 711 | 265 | 330 |
| 12〞 | 255 | 813 | 290 | 405 |
訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。
我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的，為您提供的閥門知識、的服務、的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。我們立志成為世界的閥門制造商。
上海京蝶閥門以其的技術、的工藝、新穎、雅致的外觀結構，加之嚴謹?shù)馁|(zhì)量控制和的售前售后服務，上海京蝶閥門竭誠歡迎各界人士光臨指導，共創雙贏。
